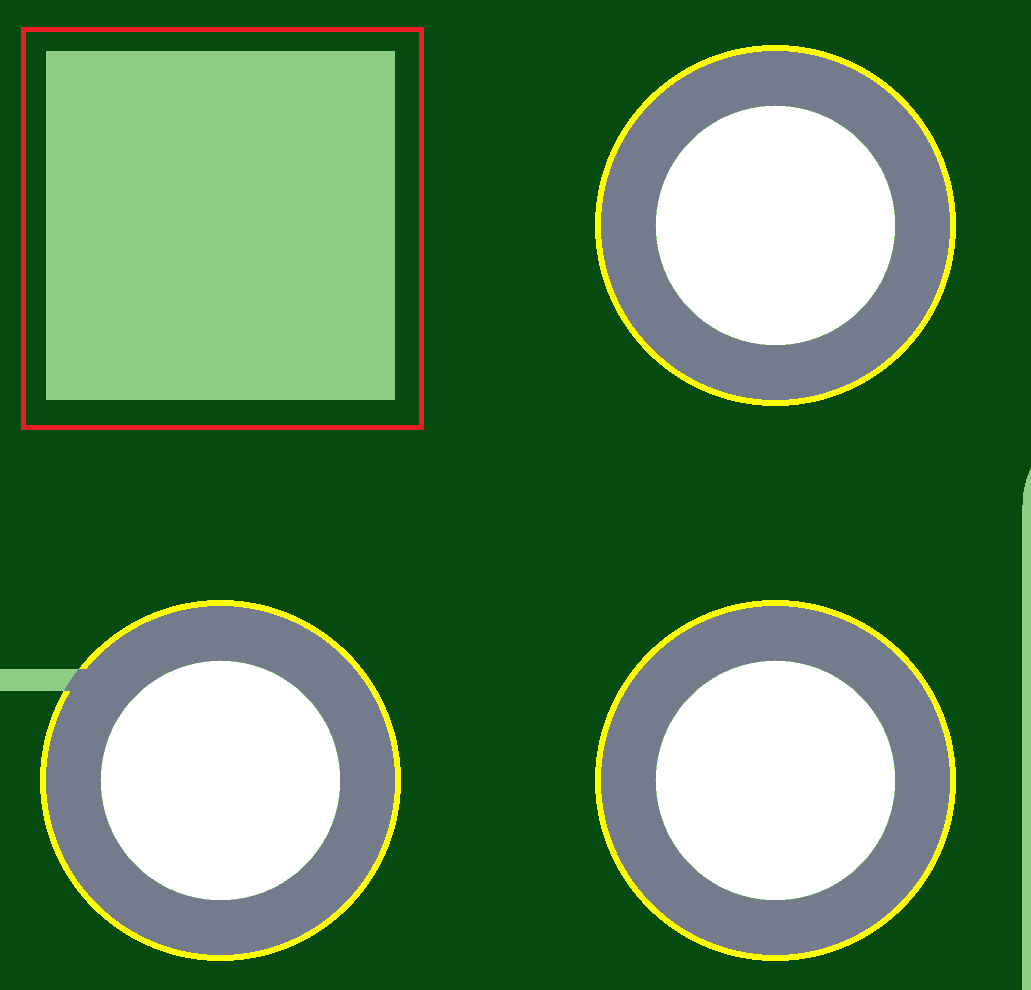

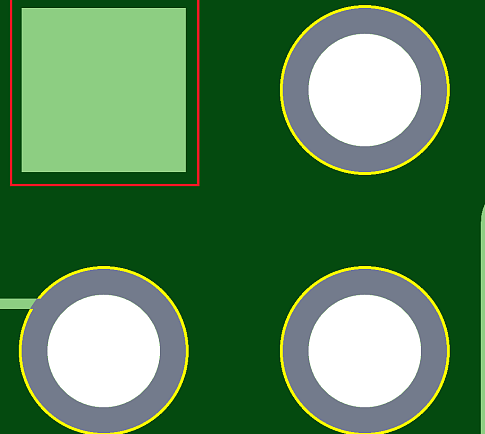

Площадка без отверстия под маской
Отсутствует окно в паяльной маске на контактной площадке без отверстия. Площадка будет полностью закрыта паяльной маской.
Тема:
Проверка маски
