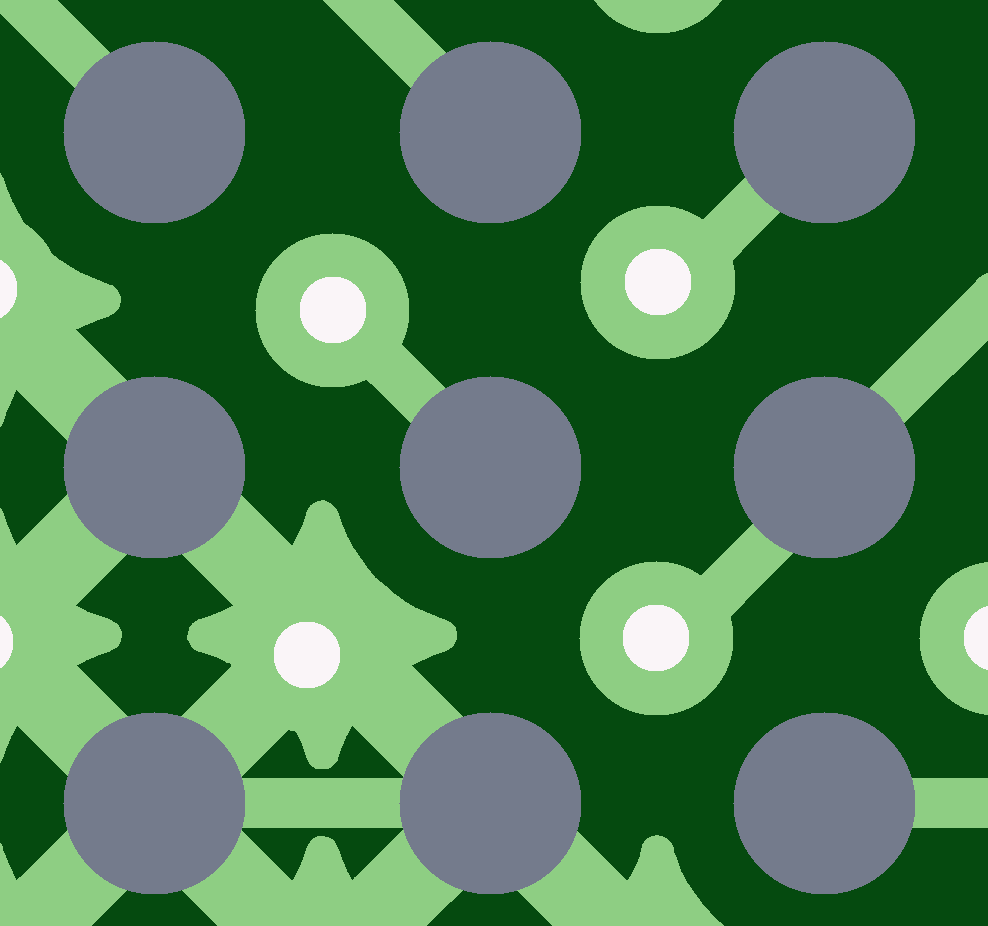

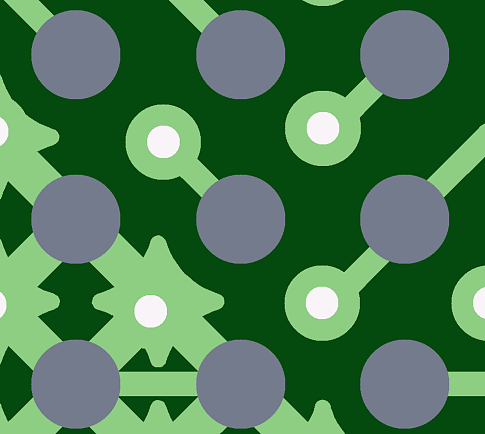

Вскрытие маски (Solder Mask Swell) площадки BGA

Программа определила недостаточное отторжение паяльной маски от площадки BGA, расположенной в полигоне. Если это сделано намеренно и размер пятна контакта нормальный, то сообщение можно игнорировать.
