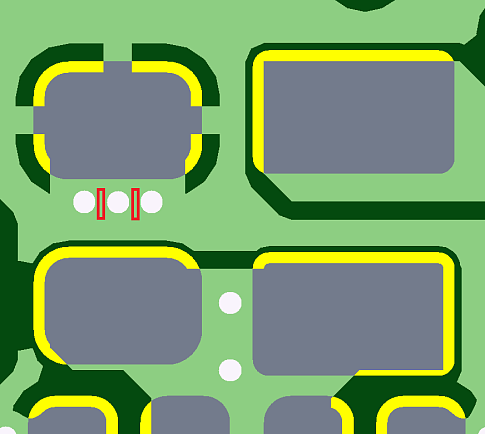

Переходные отверстия расположены близко друг к другу
Может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что приведет к некачественной металлизации.
Тема:
Проверка отверстий
