Отверстия соприкасаются

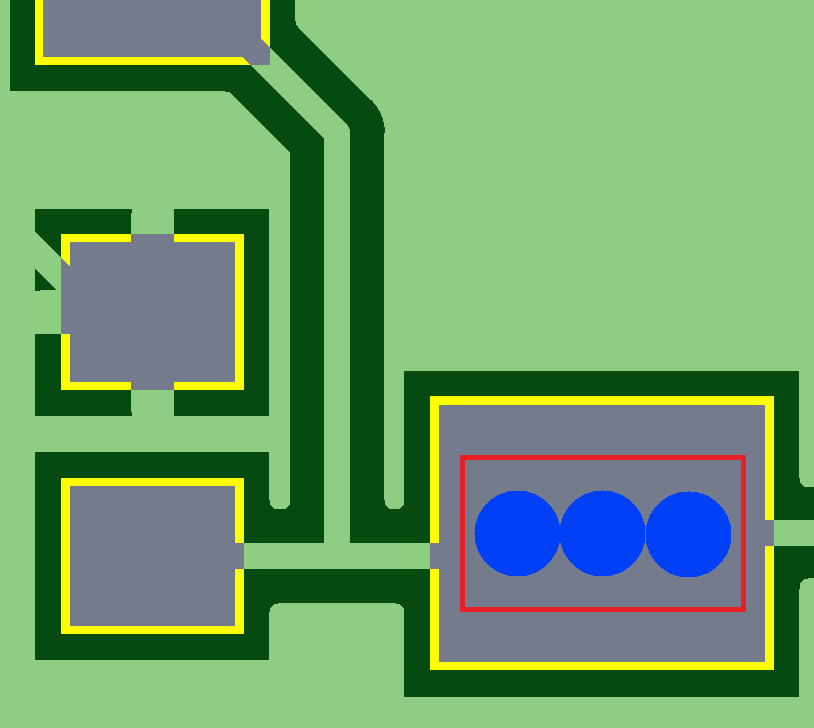

Отверстия соприкасаются, что может привести к поломке сверла и некачественной металлизации. Возможно необходимо применить слотовое сверление (Drill Slot) или заменить на паз.
Тема:
Проверка отверстий
Похожие ошибки проектирования
Возможно отсутствует отверстие
Этот тип ошибки - предупреждение, показывает места где возможно отсутствует отверстие. Возникает, когда на обеих сторонах стека есть не SMD площадки в одних координатах.
Тема:
Проверка отверстий
Смещение отверстия
Смещение металлизированного отверстия относительно контактной площадки. Изготовление ВОЗМОЖНО в интервале от 50мкм до 75мкм, но с повышающим коэффициентом. Без доработки…
Отверстия расположены близко друг к другу
Отверстия расположены близко друг к другу Может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что приведет к…
Тема:
Проверка отверстий
