Возможно отсутствует отверстие

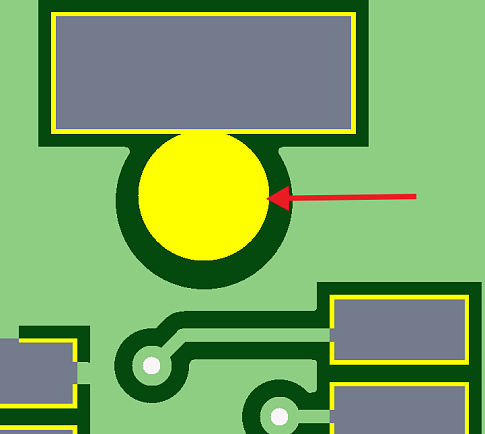

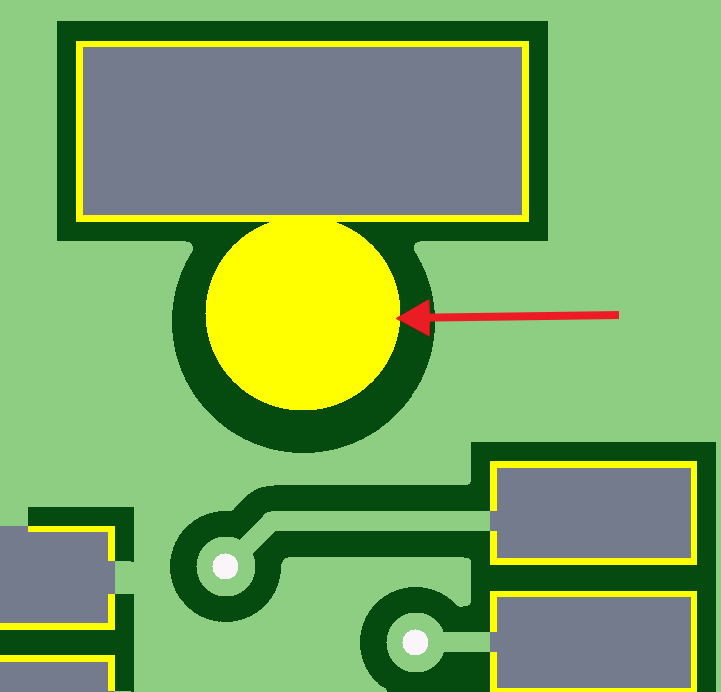

Этот тип ошибки - предупреждение, показывает места где возможно отсутствует отверстие. Возникает, когда на обеих сторонах стека есть не SMD площадки в одних координатах.
расположение отверстия
Тема: Проверка отверстий

Похожие ошибки проектирования

img-error

Смещение отверстия

Смещение металлизированного отверстия относительно контактной площадки. Изготовление ВОЗМОЖНО…
расположение отверстия
Тема: Проверка негативных сигнальных слоев
img-error

Переходное отверстие касается топологии

Переходное отверстие касается топологии. Требуется коррекция!
расположение отверстия переходное отверстие топология
Тема: Проверка негативных сигнальных слоев
img-error

Отверстия соприкасаются

Отверстия соприкасаются, что может привести к поломке сверла и некачественной металлизации…
расположение отверстия
Тема: Проверка отверстий
