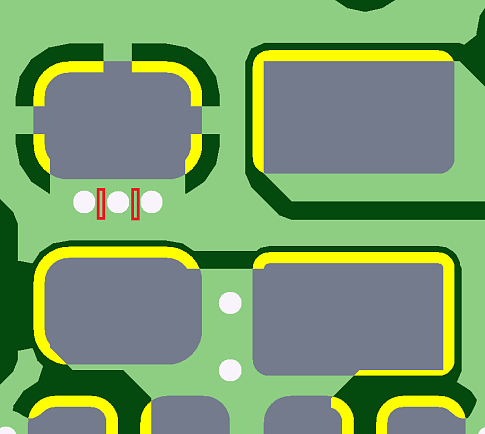

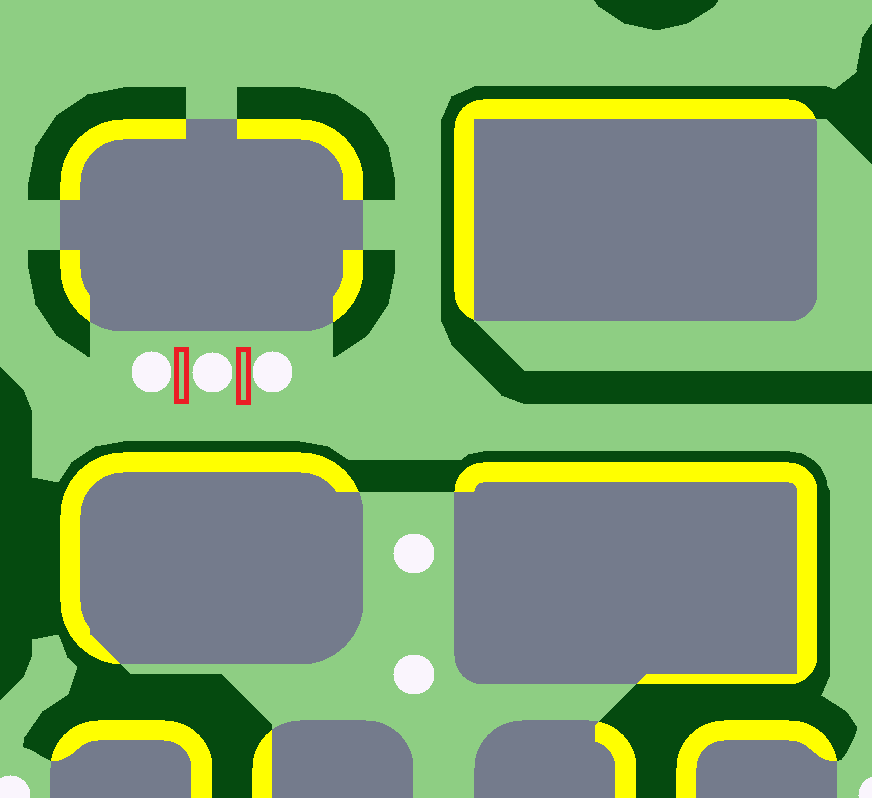

Отверстия расположены близко друг к другу

Отверстия расположены близко друг к другу. Это может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что приведет к некачественной металлизации.
расположение отверстия
Тема: Проверка отверстий
