Отступ: окно в маске-переходное отверстие

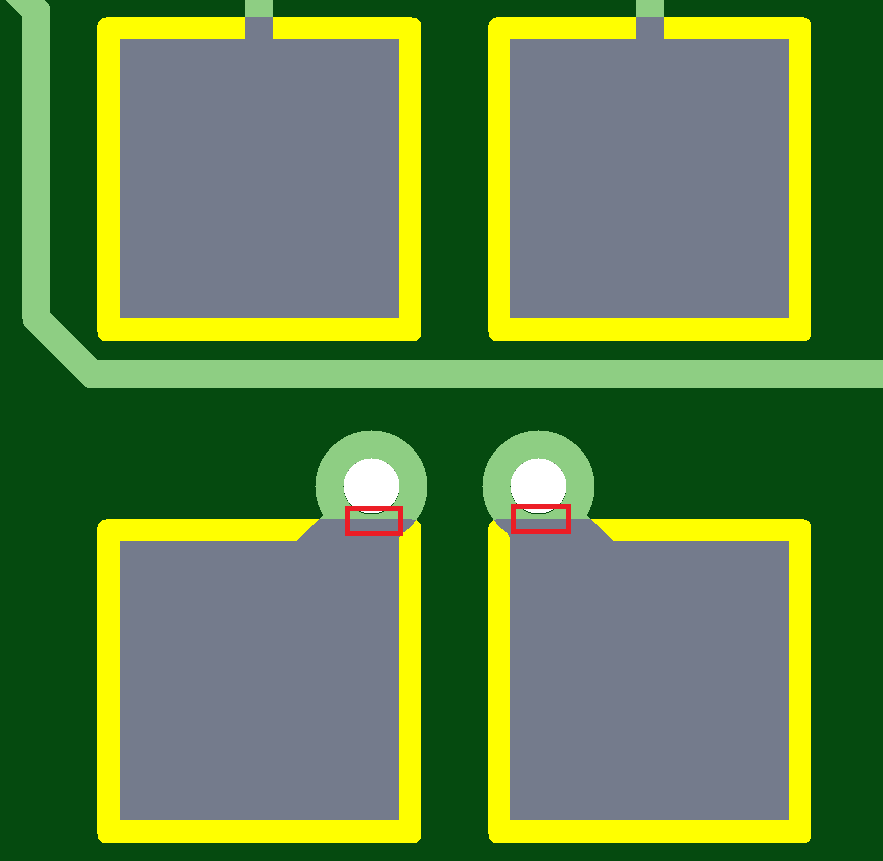

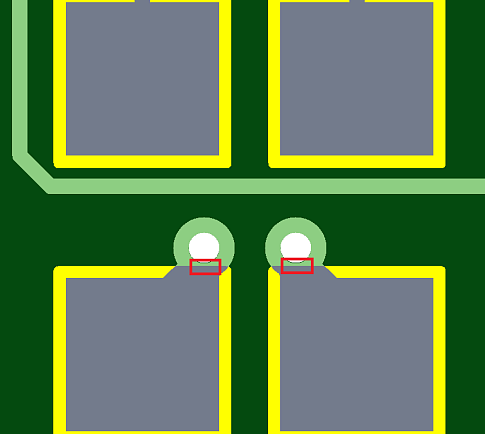

Недостаточный зазор между окном в паяльной маске и переходным отверстием. Возможно частичное вскрытие переходного отверстия от паяльной маски, что может привести к затеканию припоя в отверстие и ухудшению качества паяного соединения.

Похожие ошибки проектирования

Вскрытие маски (Solder Mask Swell) на переходном отверстии 1

Недостаточное отторжение паяльной маски от переходного отверстия. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. при…

Зазор: переходное отверстие-площадка BGA

Недостаточный зазор между вскрытием паяльной маски на площадке BGA и переходным отверстием. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм с повышающим коэффициентом, но…

Зазор: переходное отверстие-площадка

Зазор между металлизированным отверстием с атрибутом VIA и площадкой меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как…
