Отступ: линия маркировки-площадка 1

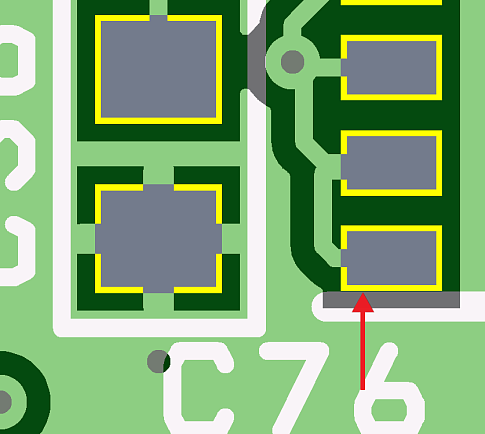

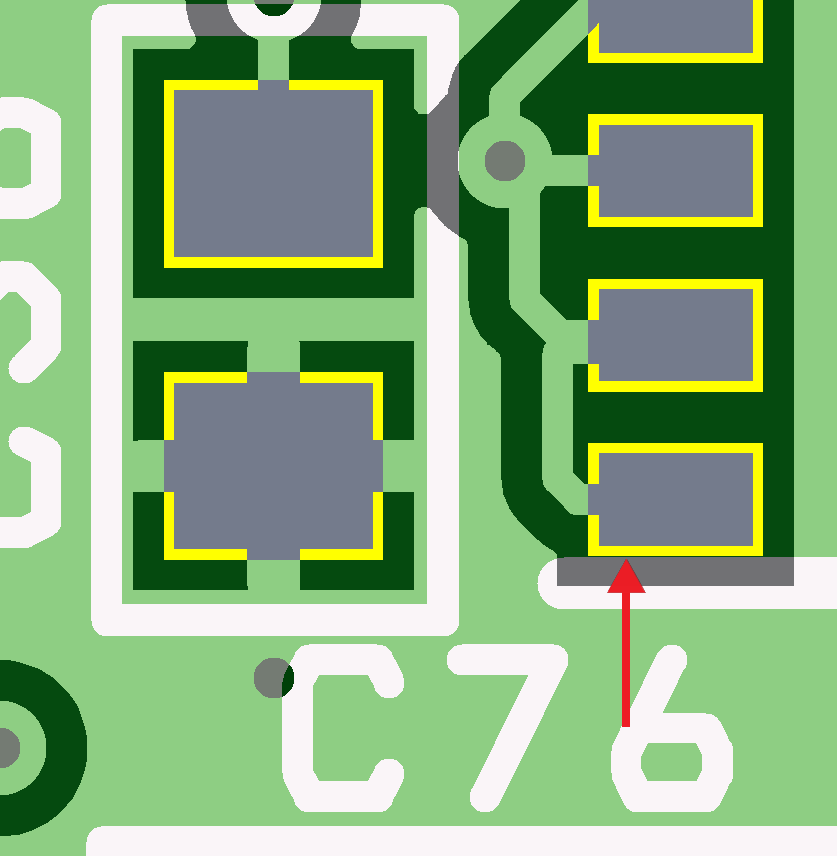

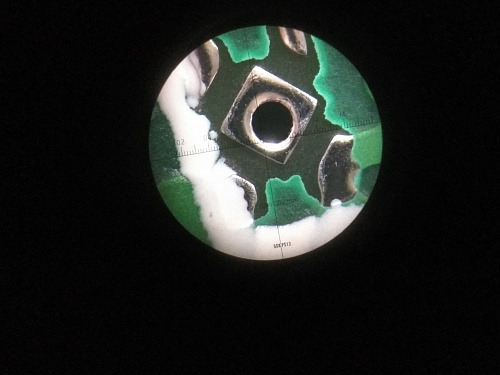

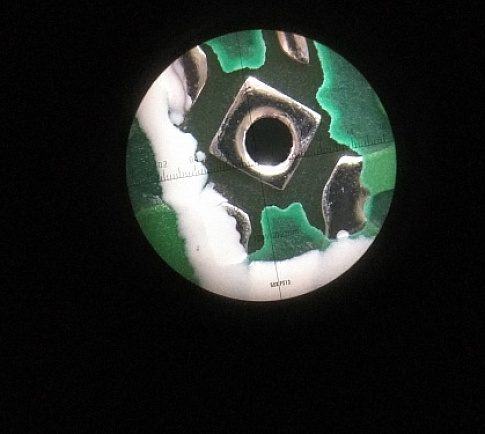

Отступ между линиями маркировки краской и контактной площадкой минимален. При рассовмещении слоев возможно попадание маркировочной краски на площадку, что может привести к трудностям при монтаже или тестировании изделия. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм с повышающим коэффициентом, но только при условии использования специальной зеленой матовой маски (LDI Solder Mask). Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность налыва маркировочной краски на площадку!
Тема:
Проверка маркировки
Похожие ошибки проектирования
Вскрытие маски (Solder Mask Swell) площадки BGA
Программа определила недостаточное отторжение паяльной маски от площадки BGA, расположенной в…
Тема:
Проверка маски
Отступ: линия маркировки-металлизированное отверстие
Недостаточный зазор между маркировкой краской и металлизированным отверстием. Возможно…
Тема:
Проверка маркировки
Поясок площадки переходного отверстия 2
Поясок (Annular Ring) площадки переходного отверстия минимален. В проверке участвует не диаметр…
Тема:
Общие проверки
