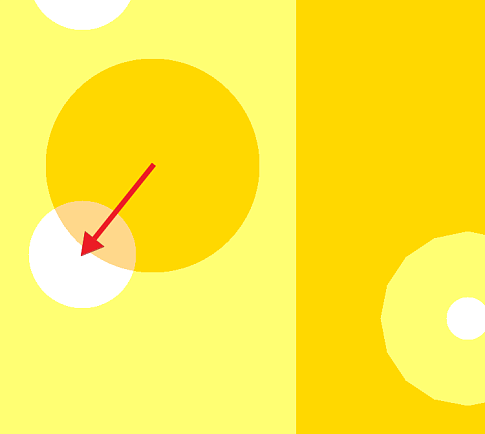

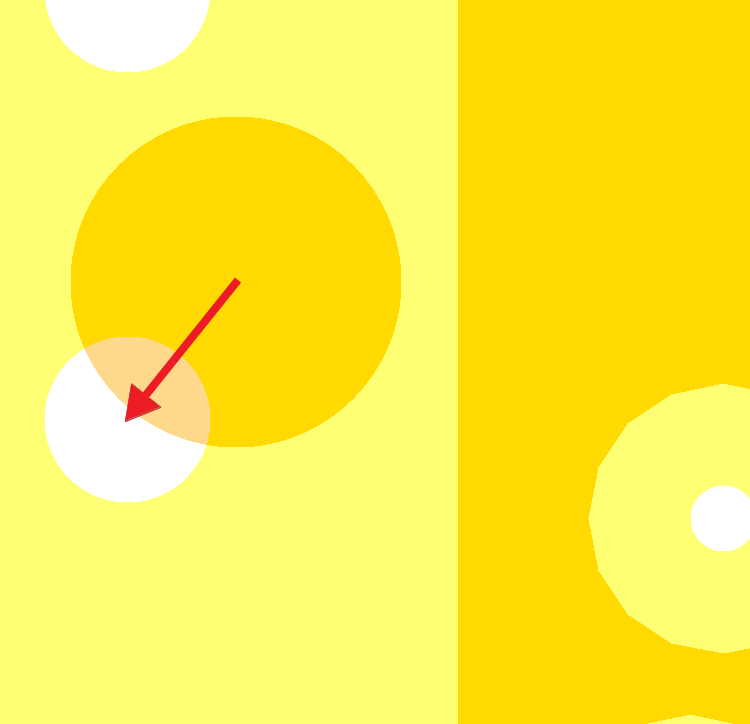

Выход металлизированного отверстия за площадку

Требуется коррекция!

Похожие ошибки проектирования

Металлизированное отверстие под маской

Металлизированное отверстие не вскрыто от паяльной маски. Монтаж элементов буде невозможен.

Зазор от металлизированного отверстия

Во внутреннем слое зазор между металлизированным отверстием и топологией менее требуемых 200мкм. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло…

Расположение: металлизированное-переходное отверстие

Переходное отверстие слишком близко к другому отверстию. Может привести к образованию слишком тонкой перемычки между отверстиями, которая сломается при дальнейших операциях, что…
