Поясок металлизированного отверстия 2

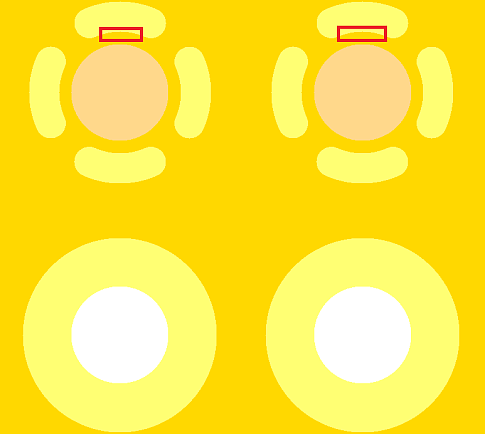

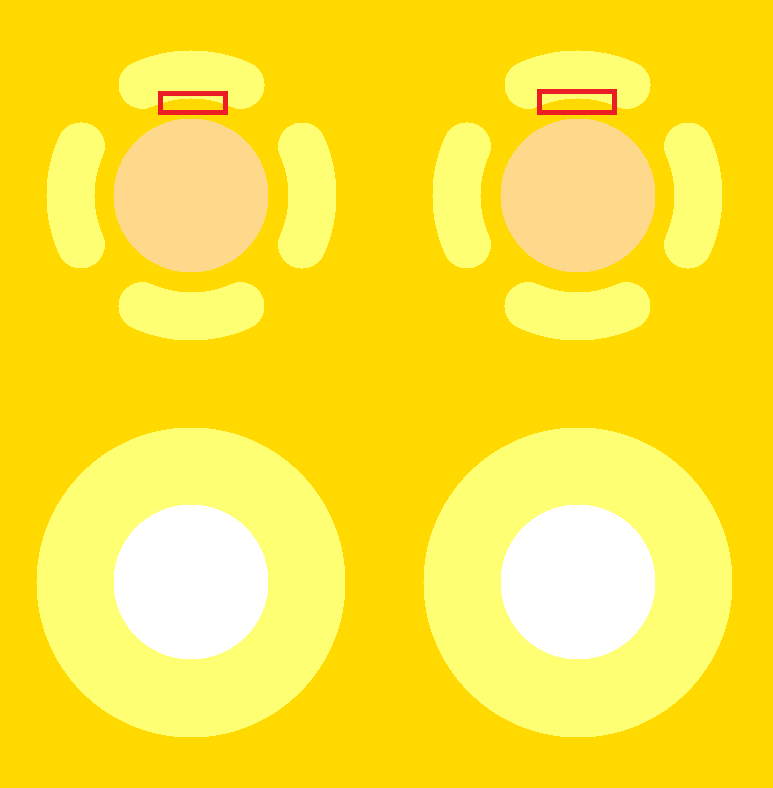

Поясок контактной площадки в термальном подключении меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм. В интервале от 100мкм до 150мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта в интервале менее 100мкм изготовление НЕВОЗМОЖНО, т.к. при рассовмещении слоев возможна некачественная металлизация.
