Смещение монтажного отверстия

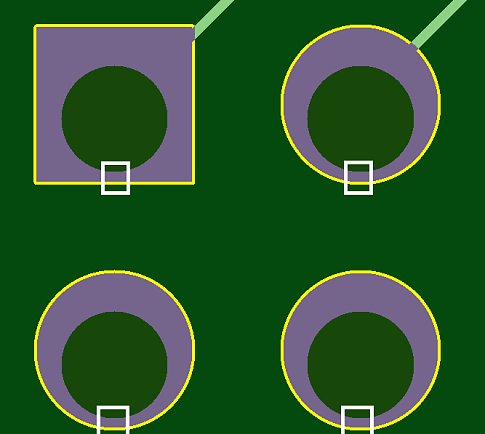

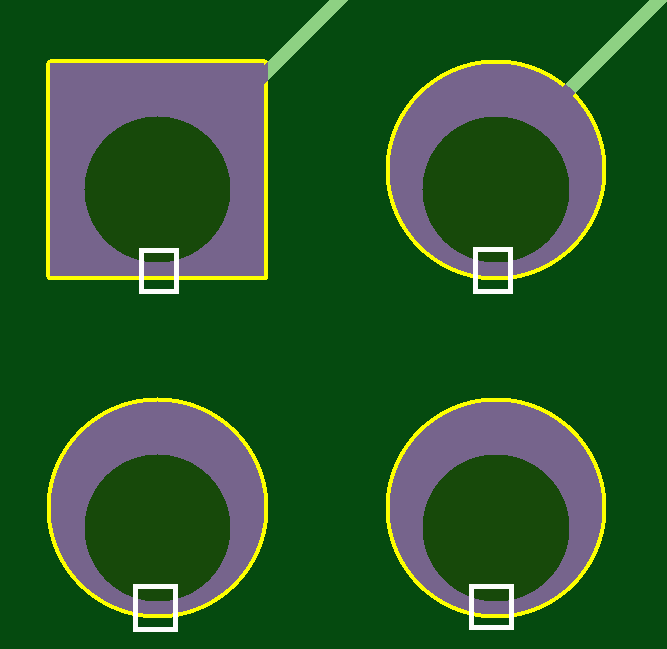

Присутствует смещение отверстия относительно контактной площадки. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило выбирается сверло больше отверстия на 100мкм. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. высока вероятность отсутствия или частичного отсутствие металлизации в данном отверстии! Необходимо проверить правильность создания библиотечного элемента, но вероятнее всего проблема связана с экспортом. Попробуйте экспортировать топологию и программы сверления в той же системе измерений в которой выполнен проект (дюймы или миллиметры).
