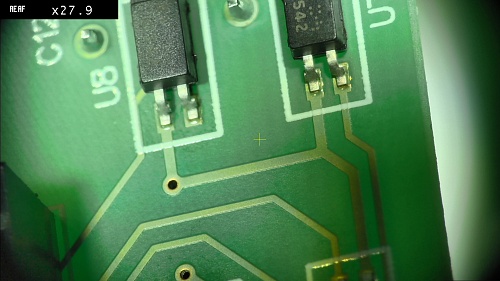

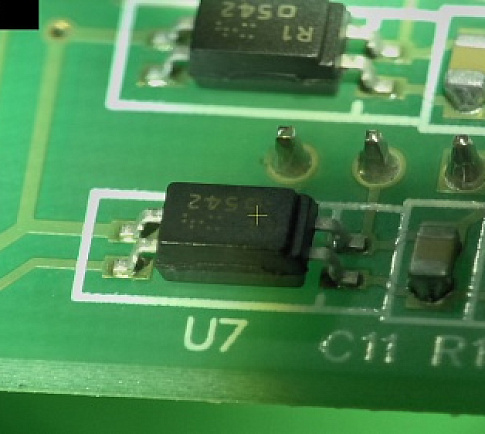

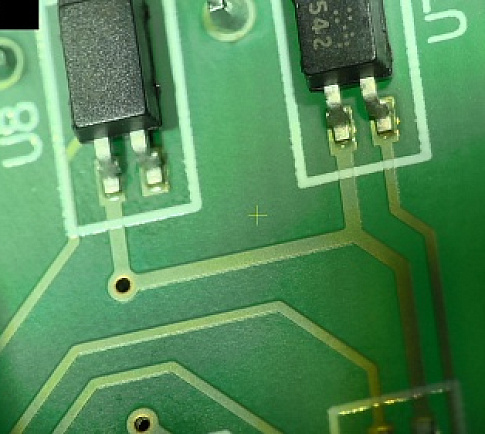

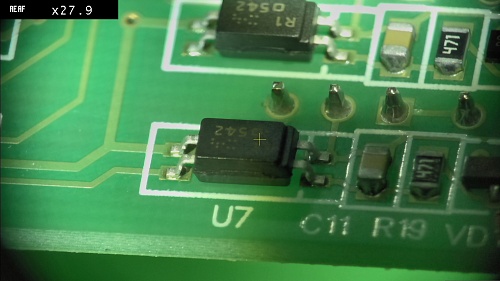

Размер окна в маске меньше площадки SMD

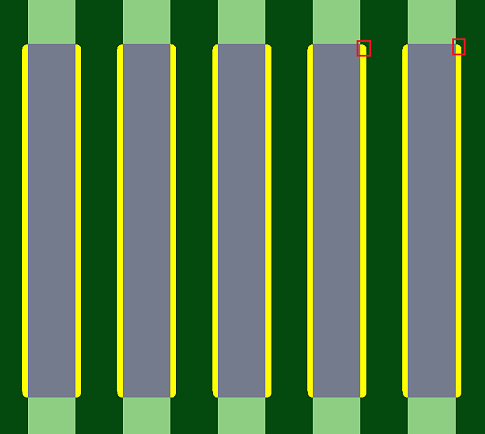

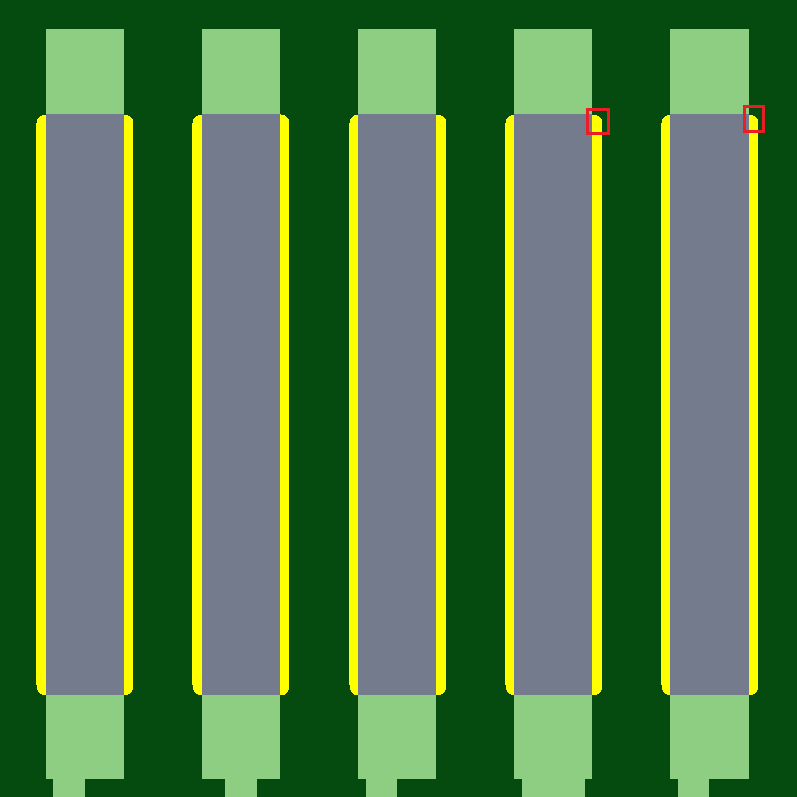

По одной стороне площадка SMD открыта не полностью, по второй размер припуска (Solder Mask Swell) минимален. Изготовление ВОЗМОЖНО в интервале от 1мкм до 2мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 1мкм изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие контактной площадки паяльной маской в результате смещения фотошаблона, что приведет к занижению пятна контакта площадки с ножкой компонента!
