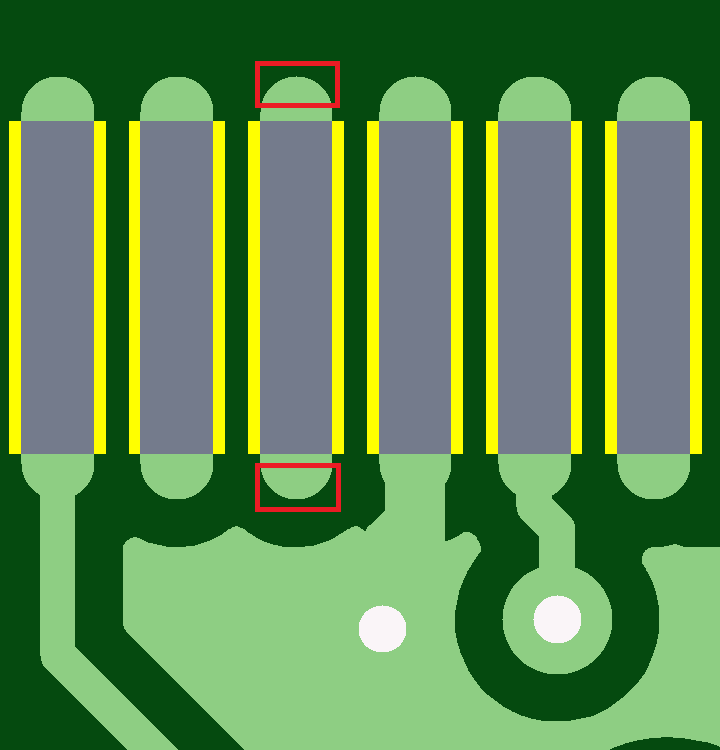

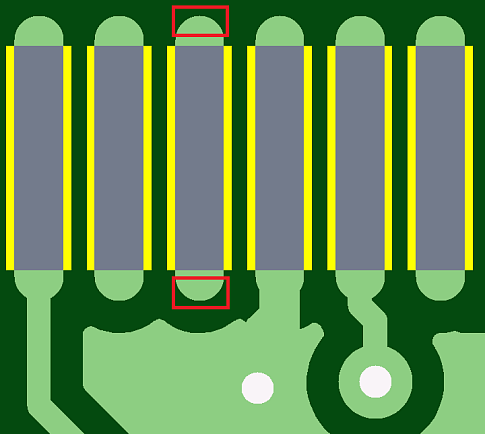

Часть площадки SMD под маской

Возможно это ошибка - часть площадки SMD под маской.

Похожие ошибки проектирования

Отсутствует мостик маски между площадками SMD

Масочный мостик между площадками SMD ОТСУТСТВУЕТ. Наличие мостика в маски облегчает монтаж компонентов, предотвращая перетекание припоя на соседние площадки. Возможно коррекция…

Зазор: площадка SMD-топология

Зазор между SMD площадкой и проводником минимален. В случае иммерсионных финишных покрытий в интервале от 100мкм до 125мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом…

Масочный мостик (Solder Mask Bridge) между площадками SMD

Масочный мостик между площадками SMD минимален. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии использования специальной…
