Размер окна в маске меньше площадки BGA

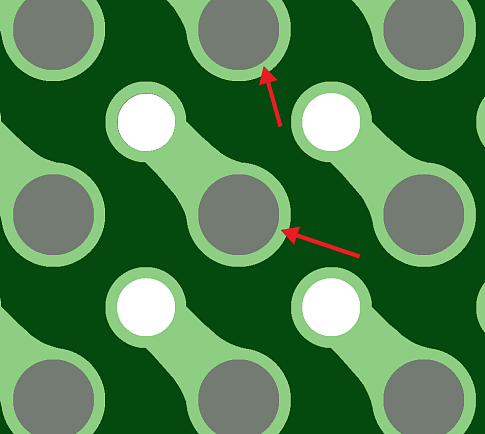

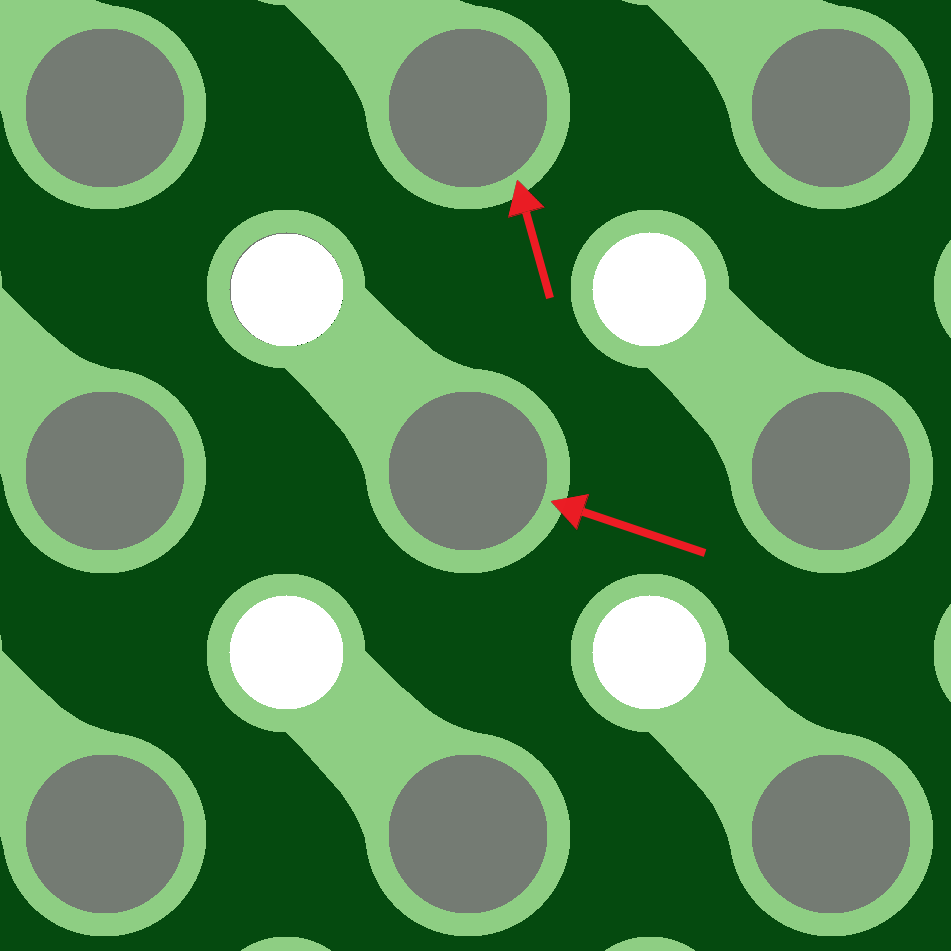

Размер окна в маске меньше площадки BGA. Возможно это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!
