Вскрытие маски (Solder Mask Swell) площадки BGA 1

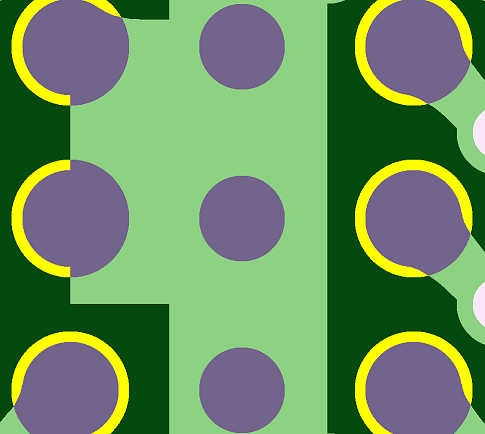

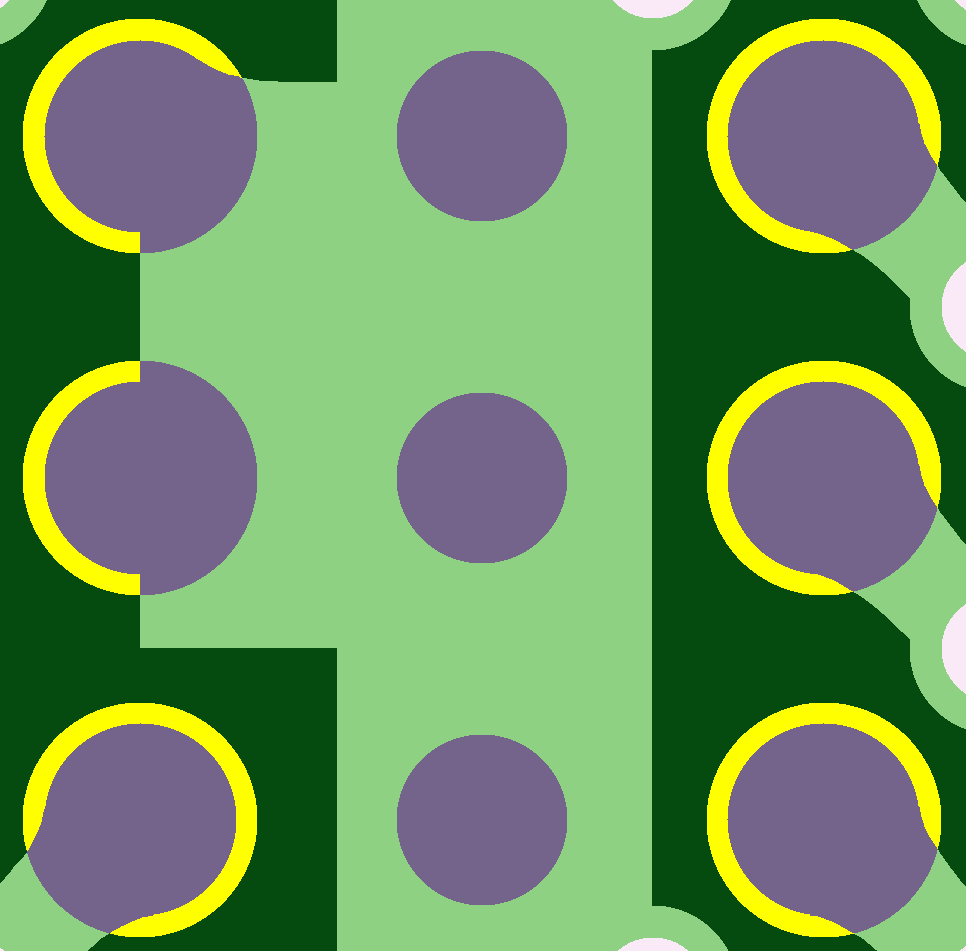

Размеры окна в паяльной маске и площадки BGA компонента одинаковы. Вероятнее всего это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!
Тема:
Проверка маски
Похожие ошибки проектирования
Вскрытие маски (Solder Mask Swell) на площадке SMD
Отторжение окна паяльной маски (Solder Mask Swell) от площадки SMD минимально. Изготовление ВОЗМОЖНО, но с…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 3
Вскрытие в паяльной маске совпадает с диаметром неметаллизированного отверстия. Возможно…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) на переходном отверстии
Недостаточное отторжение паяльной маски от переходного отверстия. Изготовление ВОЗМОЖНО, но с…
Тема:
Проверка отверстий
