Размер окна в паяльной маске

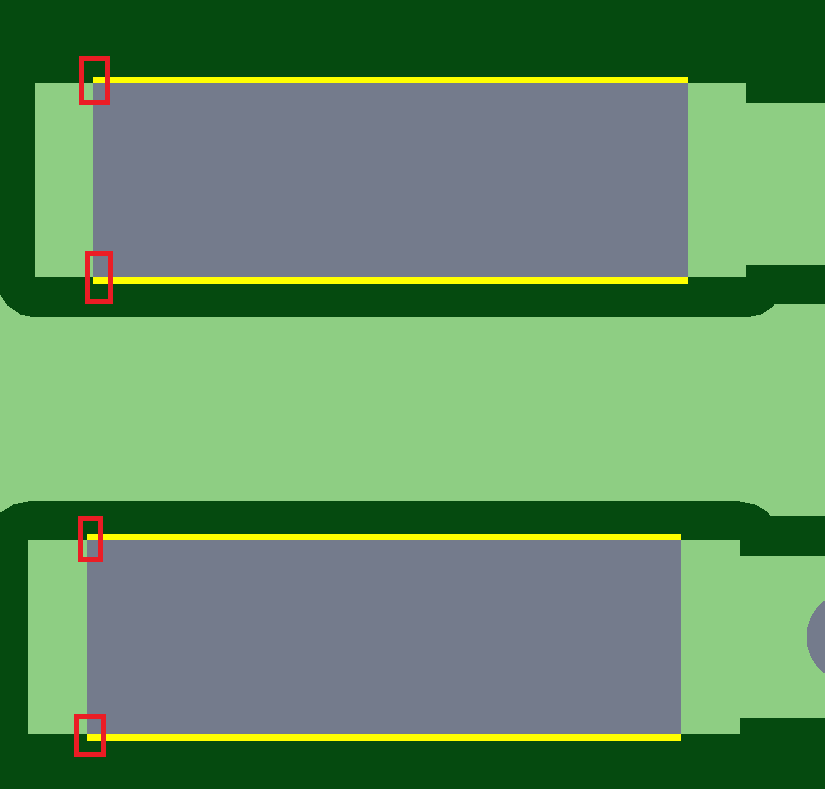

По одной стороне площадка без отверстия открыта не полностью, по второй размер припуска (Solder Mask Swell) минимален. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие контактной площадки паяльной маской в результате смещения фотошаблона, что приведет к занижению пятна контакта площадки с ножкой компонента!

Похожие ошибки проектирования

Вскрытие маски (Solder Mask Swell) на площадке SMD

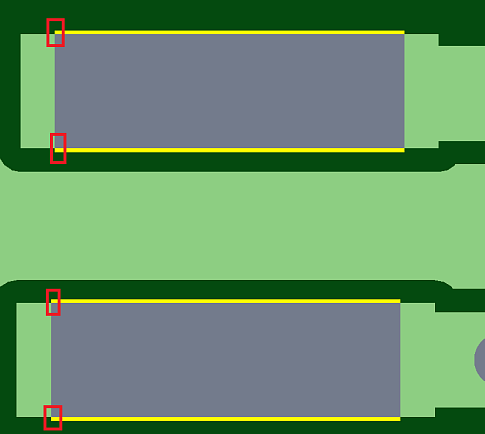

Отторжение окна паяльной маски (Solder Mask Swell) от площадки SMD минимально. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом, но только при условии зеленой матовой маски…

Размер окна в паяльной маске

Отторжение паяльной маски (Solder Mask Swell) от контактной площадки минимально. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление…

Окно в маске обеспечивает доступ к двум и более цепям

Окно в паяльной маске обеспечивает доступ к соседним проводникам. Последствия могут быть различными - изменение свойств дифференциальных сигналов (Differential pair), "засветка"…
