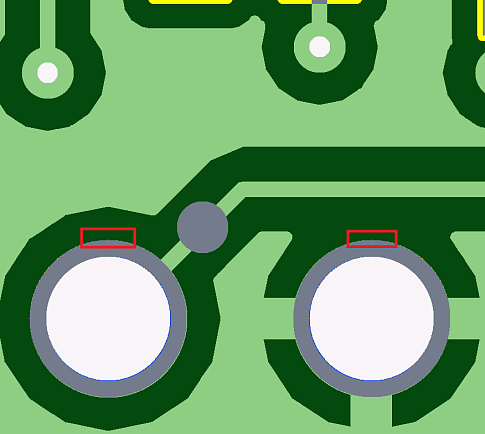

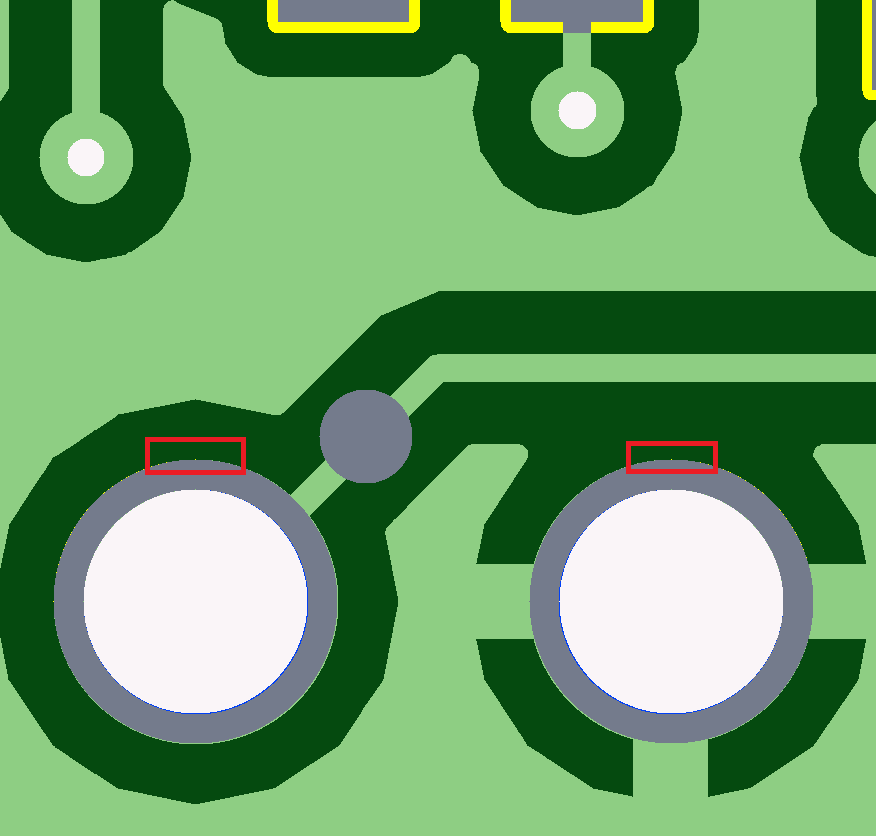

Вскрытие маски (Solder Mask Swell) площадки
Размеры окна в паяльной маске и площадки одинаковы. Вероятнее всего это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!
