Площадка BGA под маской

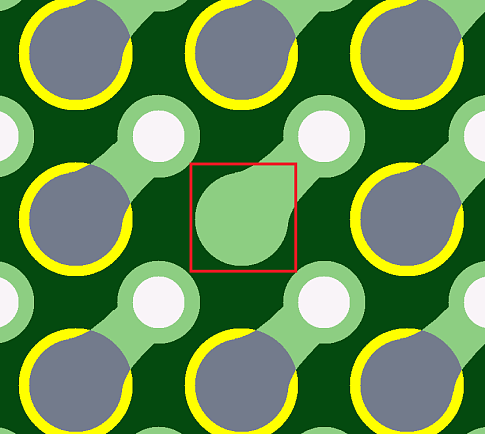

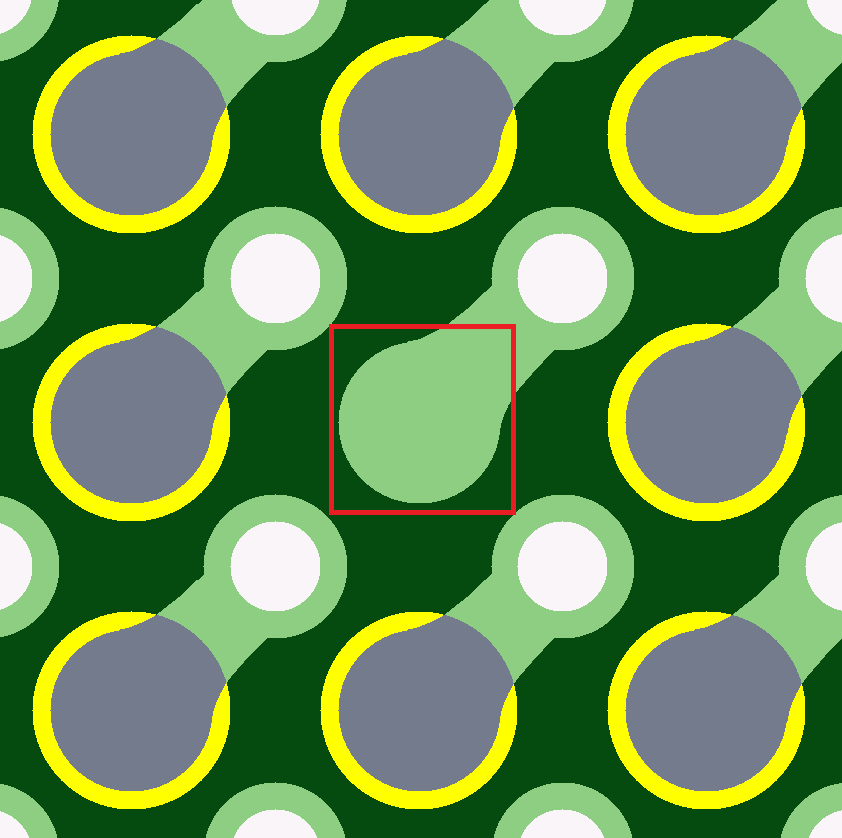

Возможно отсутствует вскрытие в паяльной маске на площадке BGA. Площадка будет полностью закрыта паяльной маской.
Тема:
Проверка маски
Похожие ошибки проектирования
Вскрытие маски (Solder Mask Swell) площадки BGA 1
Размеры окна в паяльной маске и площадки BGA компонента одинаковы. Вероятнее всего это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна…
Тема:
Проверка маски
Зазор: площадка BGA-топология
Зазор между BGA площадкой и топологией минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм…
Тема:
Общие проверки
Зазор: переходное отверстие-площадка BGA
Недостаточный зазор между вскрытием паяльной маски на площадке BGA и переходным отверстием. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм с повышающим коэффициентом, но…
