Расположение: неметаллизированные отверстия

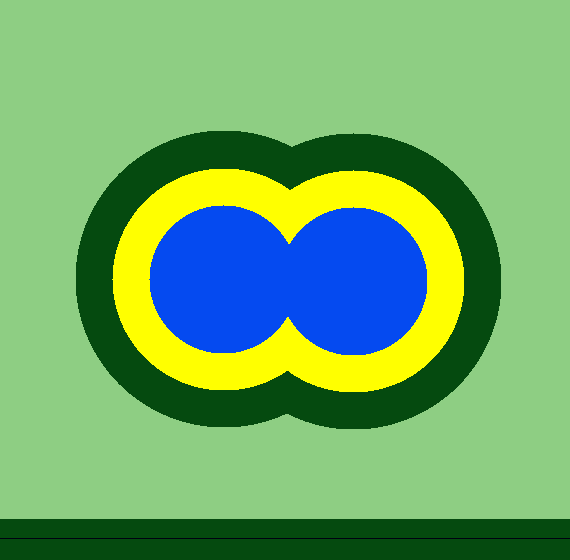

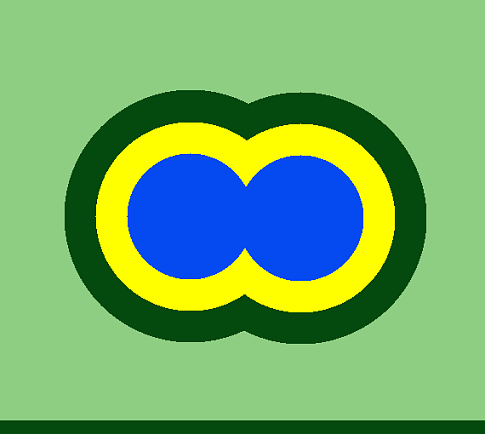

Неметаллизированные отверстия расположены близко друг к другу. Это может привести к образованию слишком тонкой перемычки между отверстиями, которая может выкрошиться, или к поломке инструмента при сверлении.
неметаллизированное отверстие
Тема: Проверка отверстий
