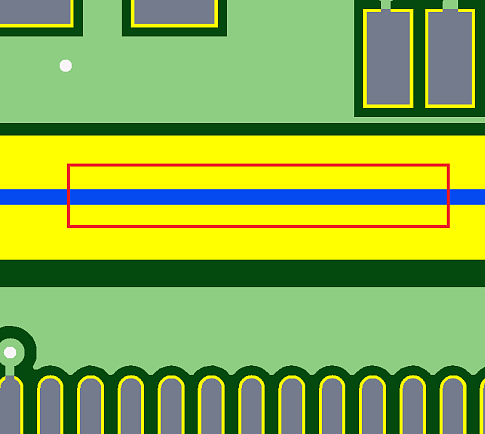

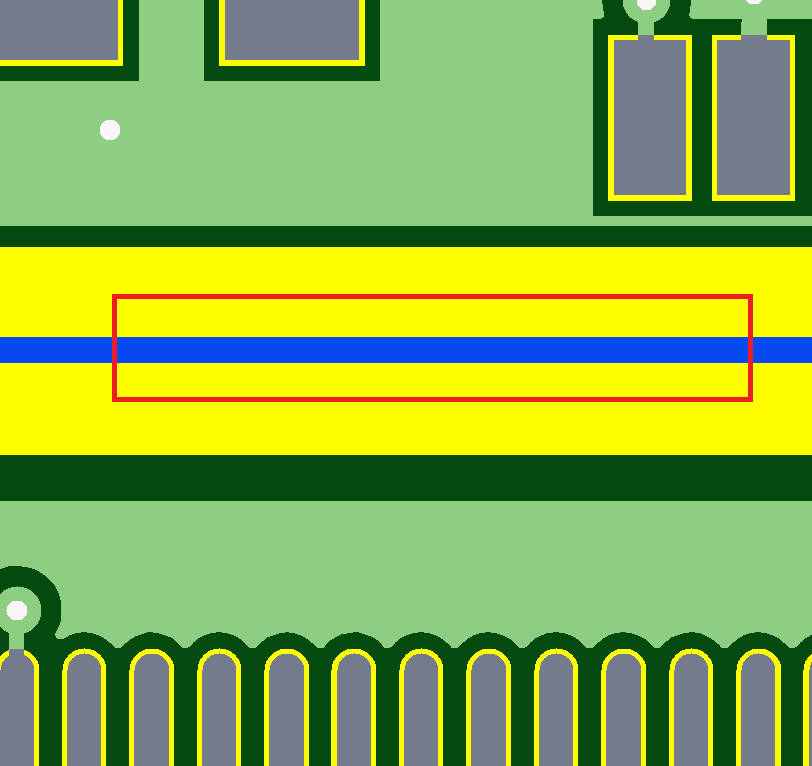

По краю печатной платы вскрыта маска
После механической обработки (скрайбирования или фрезерования) на краях возможно образование сколов, которые при наличии маски по краю печатной платы мало заметны.
Тема:
Проверка маски
