Отcтуп: окно в маске-элемент под маской

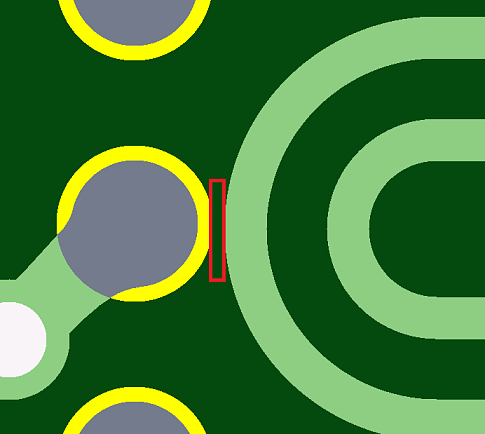

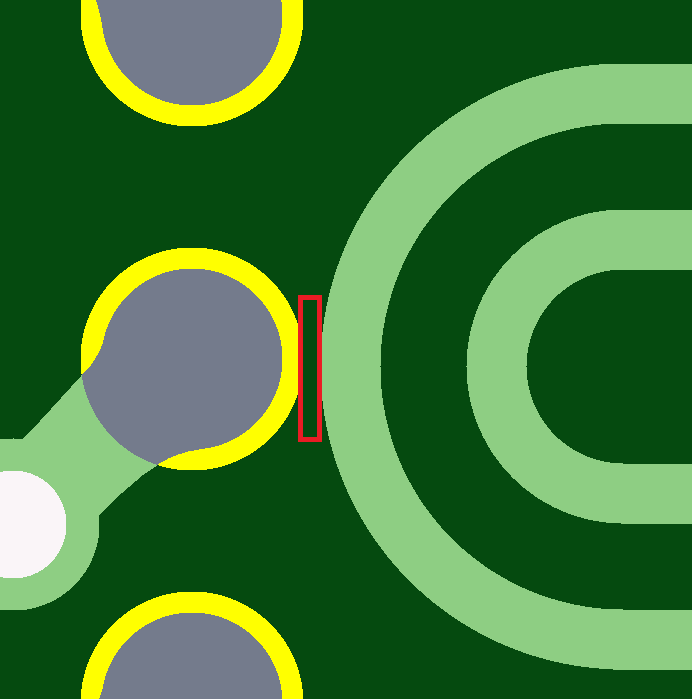

Зазор между окном в паяльной и соседним элементом топологии минимален. Возможно частичное вскрытие соседнего элемента топологии от паяльной маски, что может привести к замыканию при монтаже. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. высока вероятность вскрытия из-под маски участка топологии!
Тема:
Проверка маски
Похожие ошибки проектирования
Размер окна в паяльной маске
По одной стороне площадка без отверстия открыта не полностью, по второй размер припуска (Solder Mask Swell) минимален. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм, но с…
Тема:
Проверка маски
Размер окна в маске меньше площадки
Размер окна в маске меньше площадки. Возможно это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна контакта площадки с ножкой компонента!
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) площадки BGA 1
Размеры окна в паяльной маске и площадки BGA компонента одинаковы. Вероятнее всего это ошибка, т.к. при рассовмещении слоев топологии и маски есть вероятность занижения пятна…
