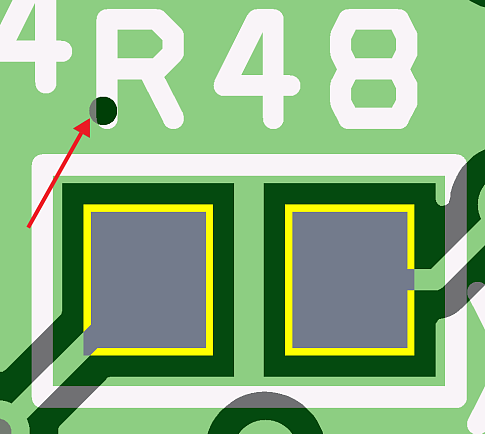

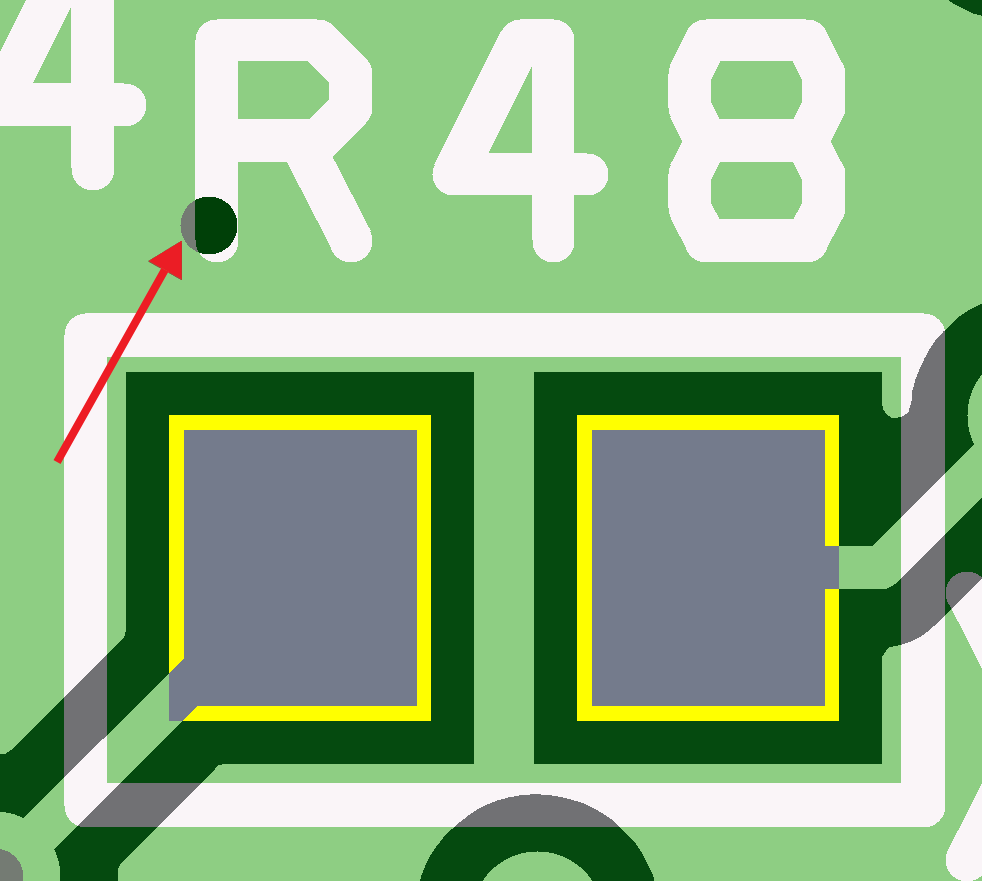

Отступ: линия маркировки-переходное отверстие
Недостаточный зазор между маркировкой краской и переходным отверстием. Возможно частичное попадание маркировки в отверстие.
Тема:
Проверка маркировки
