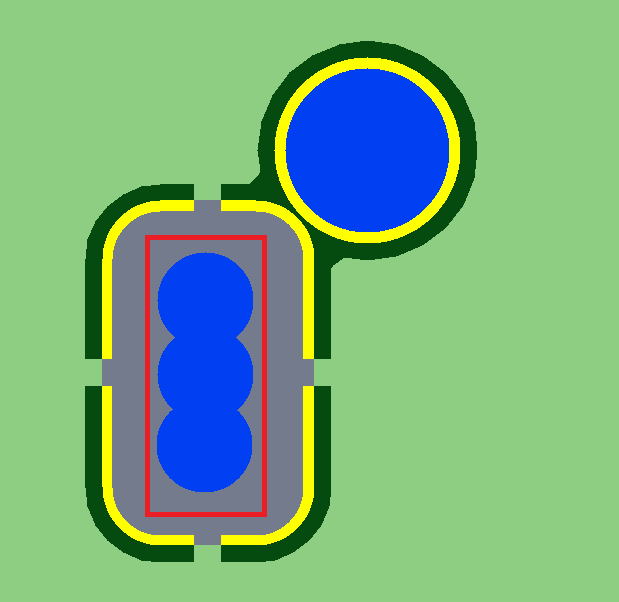

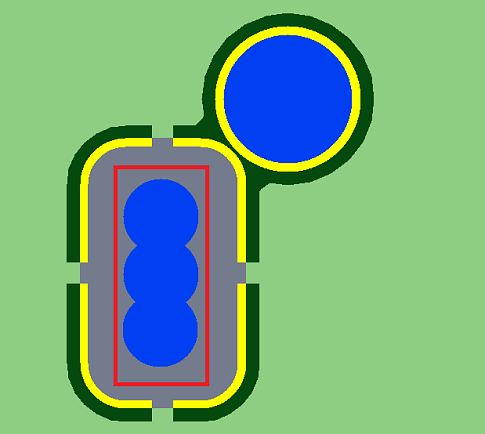

Металлизированные отверстия пересекаются

Металлизированные отверстия близко друг к другу. Требуется коррекция! Необходимо изменить на металлизированный паз (PTH Slot) или слотовое сверление (Drill Slot).

Похожие ошибки проектирования

Отсутствует площадка металлизированного отверстия

Металлизированное отверстие не имеет контактной площадки. Ошибка критическая. Если отверстие не имеет площадки на одном из внешних слоев, то металлизация в отверстии будет…

Металлизированное отверстие под маской

Металлизированное отверстие не вскрыто от паяльной маски. Монтаж элементов буде невозможен.

Расстояние до металлизированного отверстия 1

Зазор от металлизированного отверстия до ближайшей цепи минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается…
