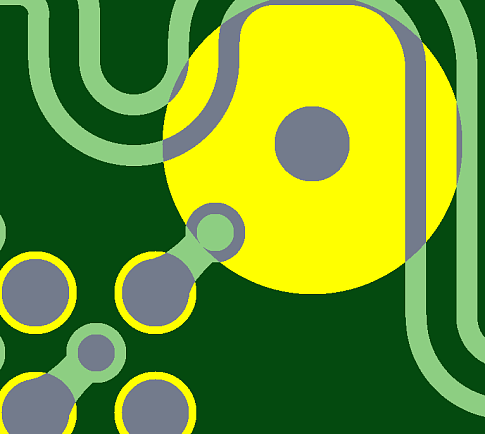

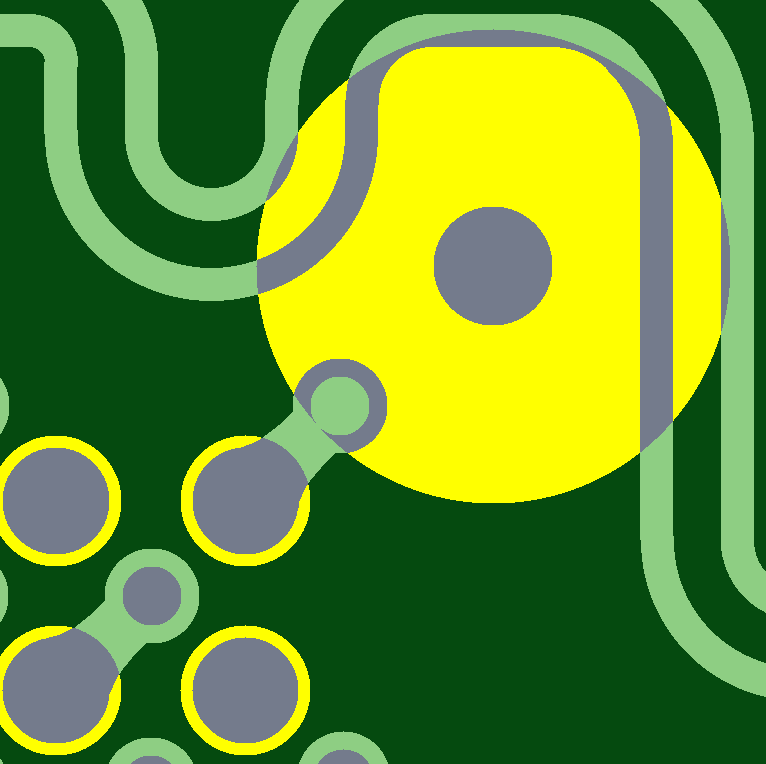

Частично открытый от маски проводник

Окно в паяльной маске частично открывает соседний проводник. Последствия могут быть различными - изменение свойств дифференциальных сигналов (Differential pair), "засветка" реперов (Fiducial) оптического зрения установщика компонентов, замыкание при монтаже.
