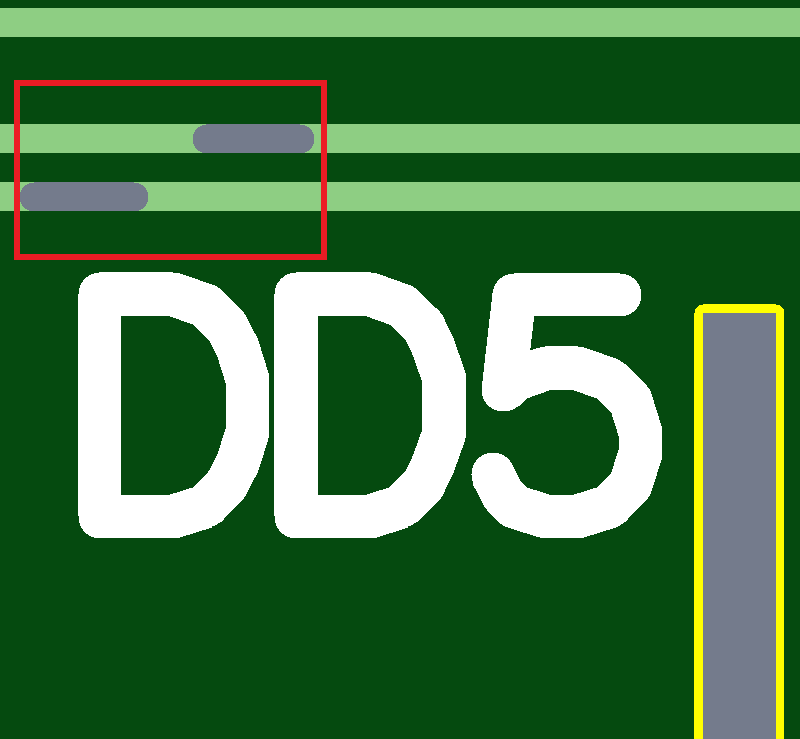

Проводник не под маской

Проводник частично или полностью будет покрыт финишным покрытием (ПОС и тп), т.к. не покрыт маской. Однако, отторжение паяльной маски (Solder Mask Swell) от проводника недостаточное. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие проводника паяльной маской при рассовмещении слоев. Кроме того, возможно замыкание при монтаже.

Похожие ошибки проектирования

Подключение площадки

Нарушение подключения. Возможно, площадка не имеет проводника cоединения, а касается топологии лишь своим краем. При изготовлении возможен обрыв или слишком тонкое соединение.

Зазор: площадка-проводник

Зазор между электрически несвязанными контактной площадкой и топологией минимален. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм…

Подключение площадок

Нарушение подключения площадок. Возможно, площадки качаются друг друга лишь своим краем. При изготовлении возможен обрыв или слишком тонкое соединение.
