Печатные платы с контролем волнового сопротивления
Все для расчета импеданса
Толщина меди для расчетов
|
Параметр |
Тип печатной платы |
|||||
| Двусторонняя печатная плата (типовой процесс) | Многослойная печатная плата (типовой процесс) | Многослойная печатная плата (двойная металлизация) | ||||
| Базовая фольга, мкм | 18 | 35 | 18 | 35 | 18 | |
| Расчетные значения | ||||||
| Внешние слои, мкм | 45 | 60 | 45 | 60 | 55 | |
| Внутренние слои, мкм | — |
— |
15 | 30 | 40 | |
Толщина стандартной маски для расчетов
| Параметр | Толщина | DK |
| Маска на внешних слоях | 25 мкм | 3,5 |

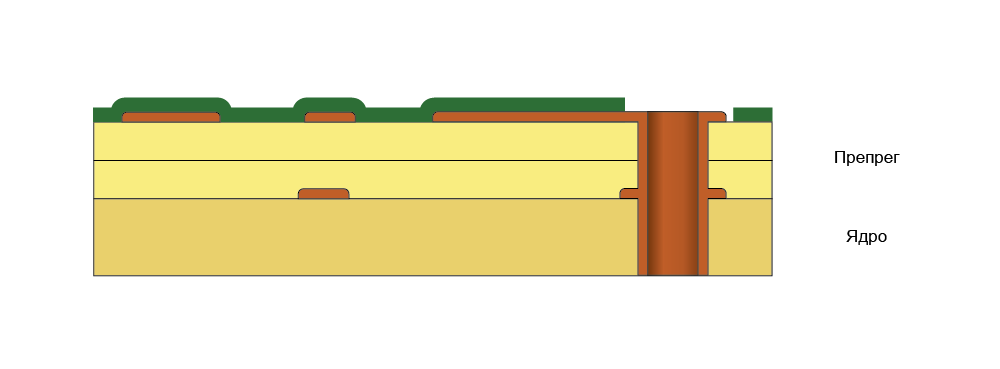

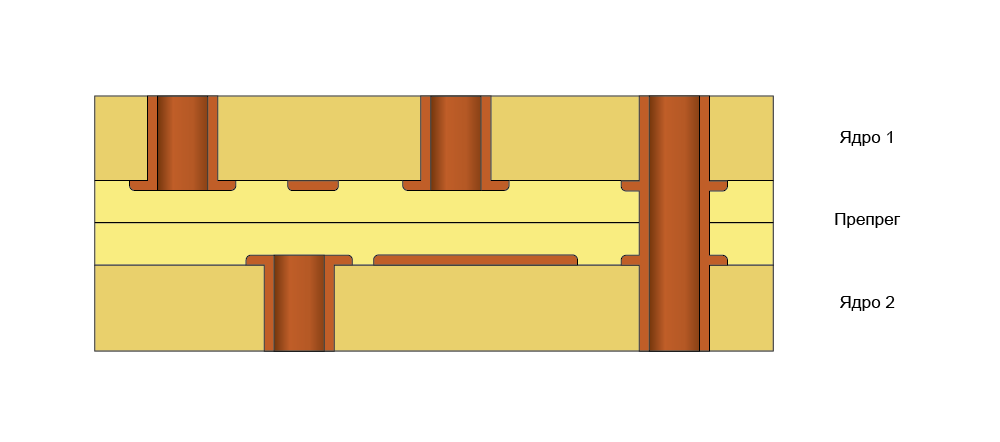

Изменение толщины KB-6167 после прессования
| Фольга | Тип | Толщина (вар.1), мм | Толщина (вар.2), мм | DK |
| 18 мкм | 2x106 | 0,085 | 0,082 | 3,9 |
| 18 мкм | 3x106 | 0,130 | 0,127 | 3,9 |
| 35 мкм | 2x106 | 0,077 | 0,074 | 3,9 |
| 35 мкм | 3x106 | 0,120 | 0,117 | 3,9 |
