маркировка печатной платы
Англ. legend

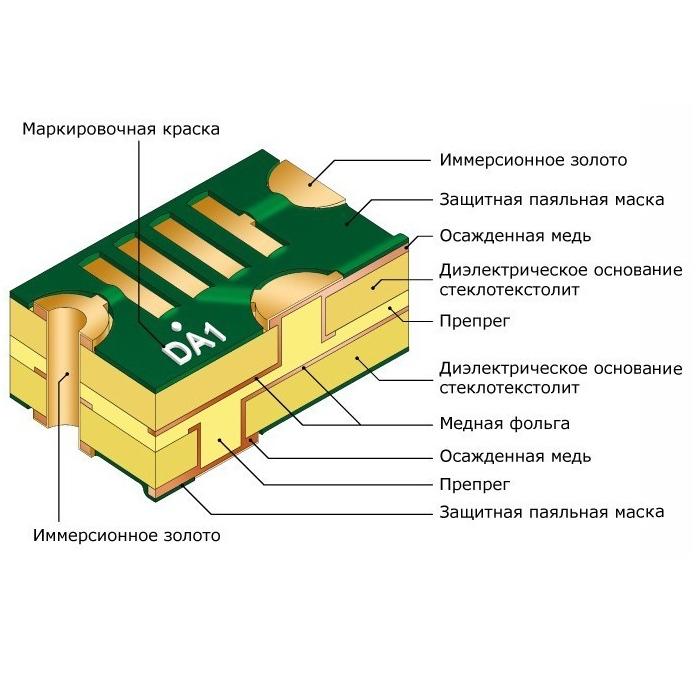

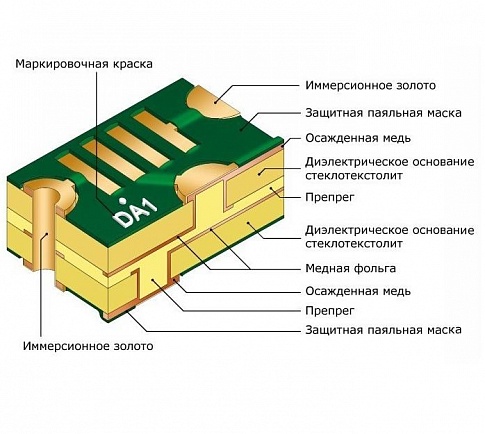

Совокупность знаков и символов на печатной плате.
Маркировку печатных плат, как правило, наносят методом сеткографии специальной краской (с термическим или УФ отверждением, белого, желтого или черного цвета). Разрешение (минимальная толщина линии) такого метода невелика до 0,15мм. Это обстоятельство необходимо учитывать при создании компонента и использовании штрифта TrueType, т.к. полочки и выноски имеют меньшую толщину относительно основных линий.
В случаях когда маркировка закладывается в топологию печатной платы требования по разрешению к ней аналогичны требованиям, предъявляемым к проводникам.
Рекомендуем ознакомиться с познавательным видеороликом, в котором наглядно показан процесс маркировки печатных плат.
