Создание производственных Gerber файлов для изготовления платы

Автор: Игорь Зырин, кандидат технических наук, технический специалист компании Altium, автор в Altium Universe

В процессе разработки печатной платы каждый сталкивается с тем, что в результате проектирования необходимо передать комплект производственных Gerber файлов для последующего изготовления платы. Формирование Gerber файлов - это ответственная операция, при которой необходимо обращать внимание на требования изготовителя плат. Чтобы помочь в работе с созданием Gerber файлов, Altium Designer включает в себя возможности управления процессом создания, о котором пойдет речь в данной статье.

Существует много форматов файлов, по которым выполняется производство платы, но самые основные это Gerber RS-274X, Gerber X2, NC Drill, IPC-2581 и ODB++. Самым популярным форматом, который используется по умолчанию во всех САПР проектирования печатных плат является формат Gerber RS-274X. Этот формат полностью описывает изображение топологического рисунка который стал отраслевым стандартом и используется для изготовления подавляющего большинства (порядка 90%) печатных плат, разработанных во всем мире. Altium Designer позволяет выполнять экспорт файлов во всех вышеописанных форматах.

История формата RS-274

Формат файлов Gerber был разработан корпорацией Gerber Systems (сегодня Ucamco) в 1960-х годах. Формат был основан на подмножестве цифрового стандарта, известного как EIA RS-274-D. В 1980 году Gerber Systems опубликовала спецификацию под названием «Gerber Format: подмножество EIA RS-274-D; справочник по формату данных». Этот формат, широко известный как Gerber RS-274D, или Standard Gerber, вскоре получил широкое распространение и стал де-факто стандартным форматом для векторных фотоплоттеров. В 1998 году Gerber Systems была приобретена Barco и включена в их подразделение PCB, Barco ETS, которое сегодня известно как Ucamco. Для поддержки новых растровых плоттеров Barco собрал все варианты из коллекции форматов Gerber в единый стандартный формат изображений, известный как Extended Gerber, или GerberX. Данное руководство обрисовало в общих чертах формат Gerber RS-274X, который мы используем сегодня.

1 Chronology-min

Хронология развития формата GerberX

Экспорт файлов в Altium Desinger

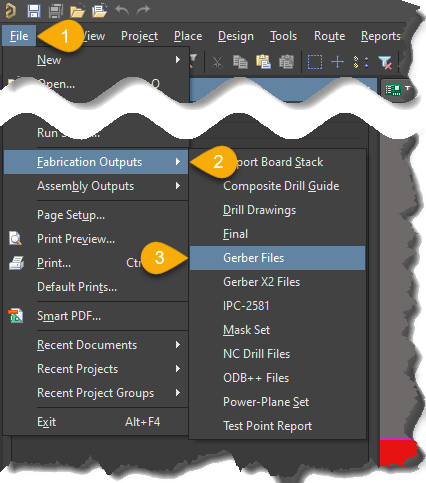

По завершению проектирования печатной платы необходимо сформировать производственные файлы. Для этого можно воспользоваться средством пакетного формирования выходной документации OutputJob (*.OutJob) и включить вывод Gerber файлов в него. Либо в документе платы выбрать соответствующую команду через главное меню File » Fabrication Outputs » Gerber Files. После чего, необходимо выполнить настройки экспорта Gerber-файлов в соответствующем диалоговом окне Gerber Setup.

2 Export Gerber-min

Запуск экспорта Gerber файлов

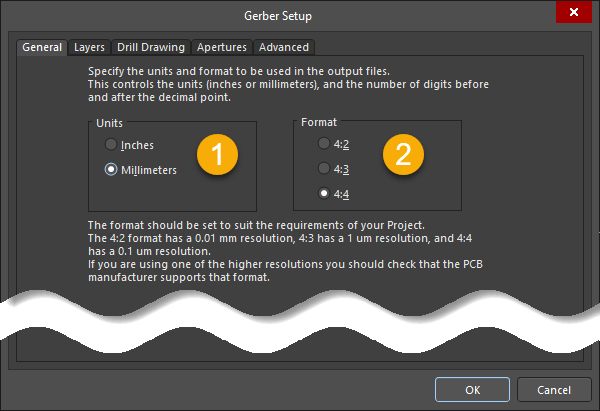

В открывшемся окне Gerber Setup необходимо задать конфигурацию Gerber-файлов. На первой вкладке General задать единицы измерения и формат вывода Gerber-файлов:

Область №1 Units – единицы измерения – дюймы или миллиметры. При одновременном присутствии в проекте компонентов с миллиметровым и дюймовым шагом, выбор единиц измерения зависит только от эстетического восприятия.

Область №2 Format – формат вывода – количество цифр в координатах элементов печатной платы (площадок, линий и т.п.) до и после десятичной запятой.

Рекомендуем использовать форматы вывода данных для дюймов: 2:4 или 2:5; для миллиметров: 4:4. При использовании второй цифры (кол-во знаков после запятой) менее 4-х, возможно уменьшение зазоров в топологии.

3 Gerber Setup - General

Окно Gerber Setup - вкладка General

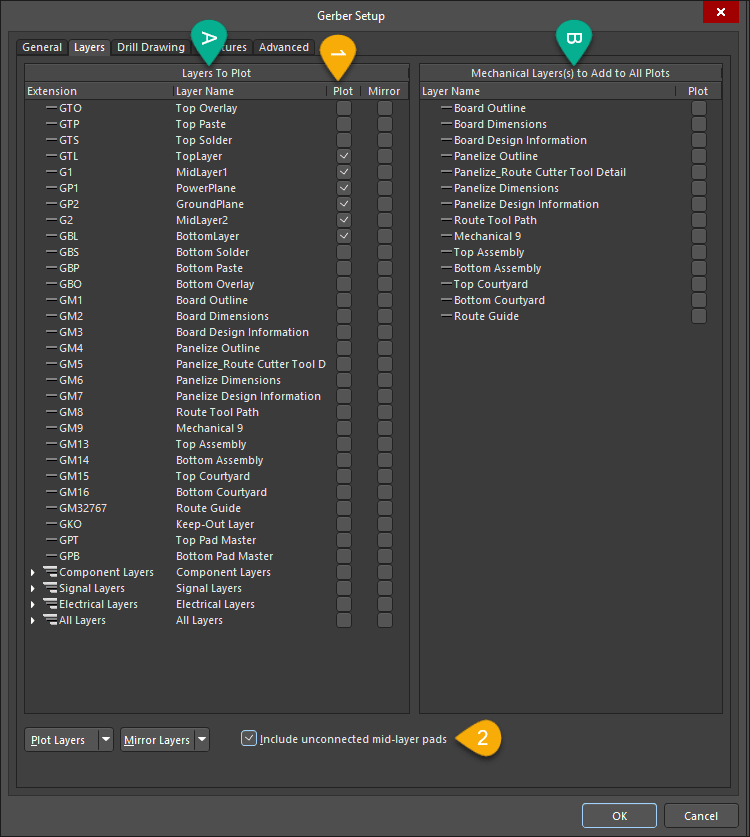

Далее переходим к вкладке Layers, в которой необходимо сконфигурировать набор слоев, необходимых для изготовления печатной платы.

Для того, чтобы выбрать слой для передачи его на изготовление необходимо установить «флажки» в столбце Plot в списке слоев Layers To Plot.

В столбце Extension указано расширение файла в соответствии со стандартом Gerber-RS-274X. Для каждого слоя формируется отдельный файл со своим расширением.

Устанавливать «флажки» в столбце Plot в списке слоев Mechanical Layers(s) To All To All Plots не нужно, т.к. это приведет к копированию слоя во все выгружаемые слои.

Для многослойных печатных плат для того, чтобы в переходных отверстиях на всех внутренних слоях присутствовала площадка, необходимо включить параметр Include unconnected mid-layer pads. Это увеличивает надежность переходных отверстий, но при этом увеличивает и стоимость изготовления печатной платы. Компания Резонит рекомендует его включать.

4 Gerber Setup - Layers

Окно Gerber Setup - вкладка Layers

Столбец Mirror необходимо оставить пустым, т. к. для дальнейшей проверки на технологичность изготовления печатной платы требуется такое же ее представление, как и в проекте, а уже при выводе фотошаблонов производитель отразит зеркально требуемые слои самостоятельно, в зависимости от типа фотоплоттера.

Вкладка Drill Drawing необходима для установления соответствия диаметрам отверстий соответствующих символов для формирования графических карт сверления. Ее мы пропускаем, т. к. на современных производствах сверление выполняется на станках с ЧПУ и в картах сверления нет необходимости.

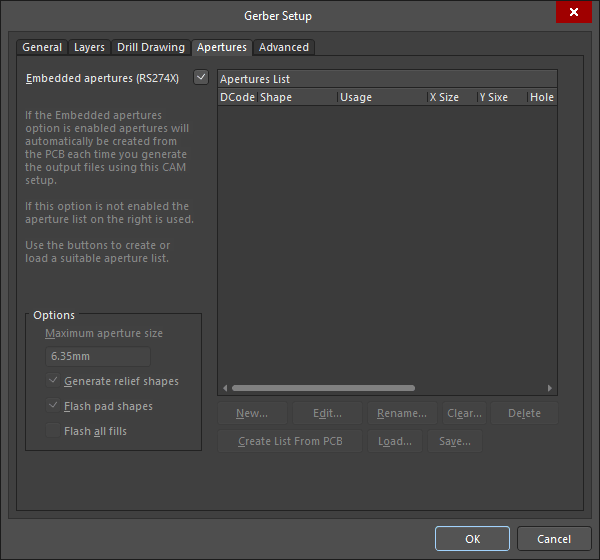

На вкладке Apertures необходимо включить параметр Embedded apertures (RS274X).

В результате список используемых апертур (набор примитивов) для формирования рисунка печатной платы будет располагаться в начале каждого Gerber-файла.

5 Gerber Setup - Apertures

Окно Gerber Setup - вкладка Apertures

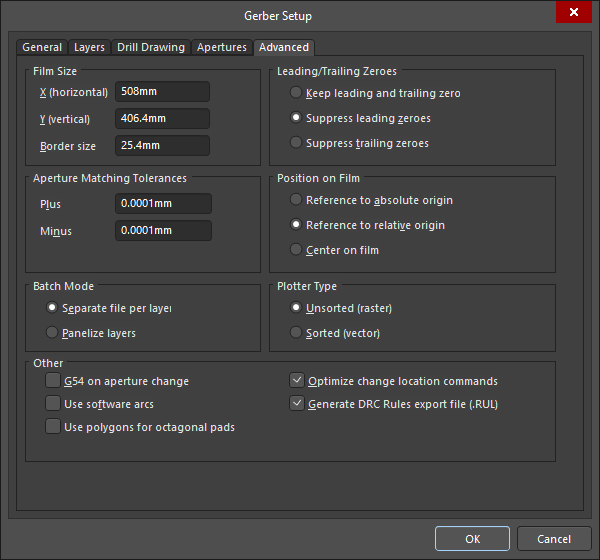

Закончить конфигурирование Gerber-файлов необходимо в вкладке Advanced

В большинстве случаев всю информацию можно оставить без изменений, но иногда может потребоваться ее изменить. Как правило, это может потребоваться в случае смещения точки привязки левого нижнего угла платы в координату, превышающую предустановленный размер пленки фотошаблона . В этом случае достаточно изменить значение параметра Position on Film на Center on film.

6 Gerber Setup - Advanced

Окно Gerber Setup - вкладка Advanced

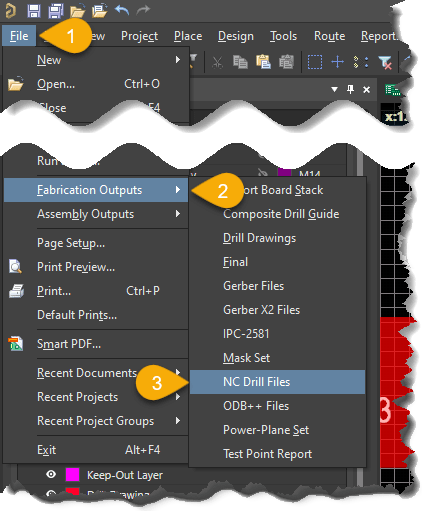

Для формирования файла с программой сверления в документе платы запускаем команду File » Fabrication Outputs » NC Drill Files

7 Expoert Drill

Запуск экспорта NC Drill файлов

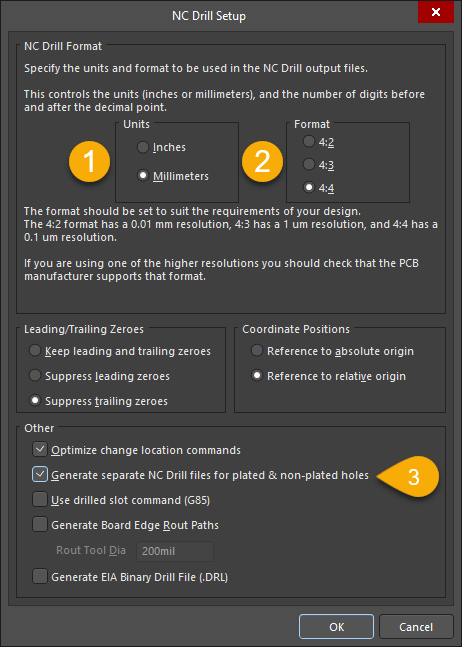

В открывшемся диалоговом окне конфигурации программы сверления NC Drill Setup необходимо выполнить ряд настроек.

Единицы измерения (область Units) и Формат вывода (область Format) выбираются аналогично настройкам вывода Gerber файлов.

Включить параметр Generate separate NC Drill files for plated & non-plated holes. Это позволит сформировать отдельные файлы для металлизированных и не металлизированных отверстий

Файлы с программой сверления имеют расширение txt для сквозных металлизированных и не металлизированных отверстий.

Файлы с программой сверления имеют расширение .tx1…txn для глухих и встроенных переходных отверстий.

8 NC Drill Setup

Окно NC Drill Setup

При формировании Gerber-файлов непосредственно из печатной платы, по умолчанию файлы формируются в папке, где находится файл проекта (*.PrjPCB), в подпапке Project Outputs for <название_проекта>.

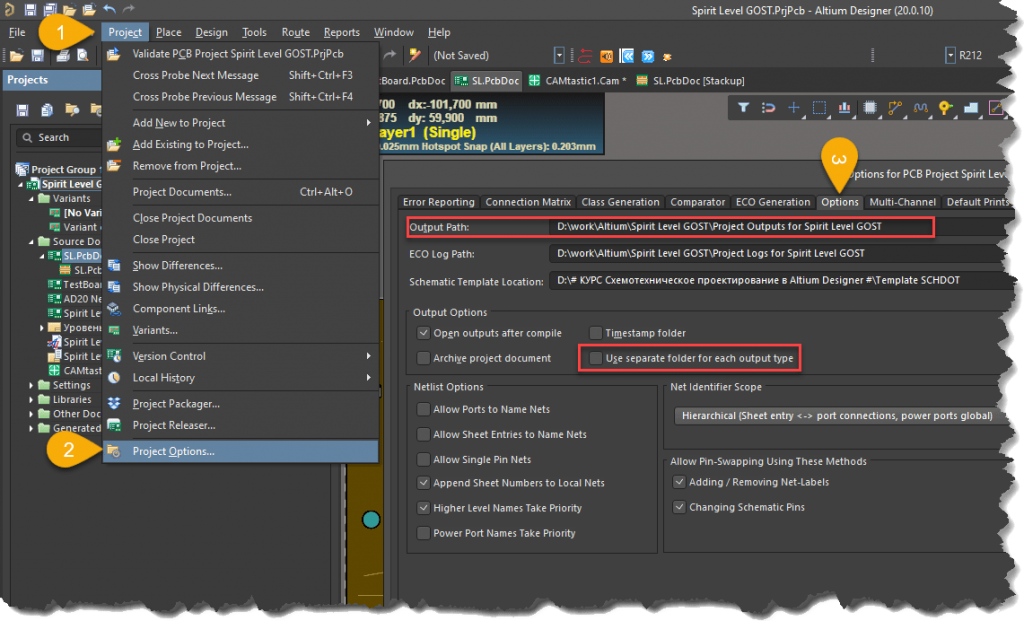

Настройка пути вывода файлов осуществляется в настройках проекта печатной платы, в диалоговом окне Project Options (Project » Project Options) на вкладке Options. В поле Output Path указан путь, по которому формируются все выходные файлы.

Если включить параметр Use separate folder for each output type, то для Gerber-файлов будет создана отдельная подпапка с названием Gerber Output.

9 Project Options

Настройка пути вывода Gerber-файлов

В результате выполненных действий в папке Output сформируются все необходимые файлы для производства печатной платы и файлы отчетов:

Name.EXTREP – отчет о наборе Gerber-файлов;

Name.DRR – отчет о программе сверления.

Описание перечня формируемых файлов Gerber

В комплекте сформированных Gerber файлов все файлы будут иметь различное расширение в зависимости от назначенных им слоям:

Расширение Назначенный слой

G1, G2, etc.

Mid-layer 1, 2, etc.

GTL, GBL

Top/Bottom Layer

GTO, GBO

Top/Bottom Overlay

GTP, GBP

Top/Bottom Paste Mask

GTS, GBS

Top/Bottom Solder Mask

GD1, GD2, etc.

Drill Drawing

GG1, GG2, etc.

Drill Guide

GKO

Keep Out Layer

GM1, GM2, etc.

Mechanical Layer 1, 2, etc.

GP1, GP2, etc.

Internal Plane Layer 1, 2, etc.

GPT, GPB

Pad Master Top/Bottom

Описание назначения слоёв:

TopLayer / BottomLayer – слои топологии на верхней и нижней стороне печатной платы.

MidLayer – внутренние сигнальные слои топологии.

Internal Plane Layer – внутренние негативные слои топологии (слои питания).

TopOverlay / BottomOverlay – слои маркировки. Выводить их нужно, если на изготовленной печатной плате требуется соответствующая маркировка на верхней или нижней стороне соответственно.

TopPaste / BottomPaste – слои паяльной пасты для монтируемых на поверхность элементов. Для изготовления печатной платы эти слои не нужны. Если требуется изготовление трафарета для последующего нанесения пасты, согласуйте с производителем необходимость предоставления этого файла, т. к. чаще всего при производстве трафаретов используются слои топологии.

TopSolder / BottomSolder – слои, формирующие вскрытия в паяльной маске под контактные площадки и другие вскрытые области. Выводить их нужно, если на изготовленной печатной плате требуется паяльная маска на монтажных сторонах. Вскрытие/закрытие областей паяльной маски задается в библиотеке на каждый элемент. Если требуется вскрыть от маски какие-то элементы топологии (проводники, полигоны), в соответствующем месте в слое TopSolder / BottomSolder необходимо линиями или полигоном изобразить само вскрытие, т. к. масочный слой – инверсный (негативный), т. е. все изображенное в слое будет вскрыто от маски. Выбирать их нужно, если на изготовленной печатной плате требуется паяльная маска.

Keep-Out Layer – слой ограничения размещения топологии на поле печатной плате. Для изготовления печатной платы этот слой не нужен (не нужно его выводить).

Mechanical Layer – слои для работы с конструктивом печатной платы – внешний контур, пазы, пропилы, границы установки компонентов и т. д.

Top / Bottom Pad Master – слои, определенные стандартом файлов Gerber-RS-274X и содержащие в себе информацию только о контактных площадках на монтажных слоях. Для изготовления печатной платы эти слои не нужны (не нужно их выводить).

Для структурирования механических слоев в проекте печатной платы рекомендуем назначать механические слои согласно их типа. Подробнее о типах механических слоев в Altium Designer в документации.
