Нужно ли для площадок внутри полигона прописывать в своем САПР зазор 0,2 мм в случае с поверхностно монтируемыми компонентами, площадки которых полностью или частично лежат внутри полигона?

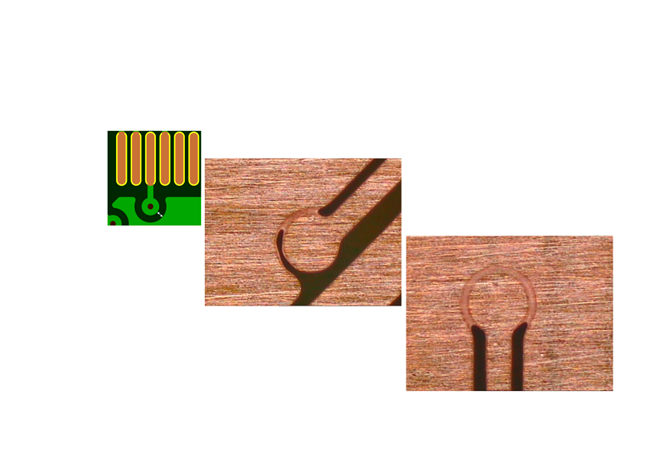

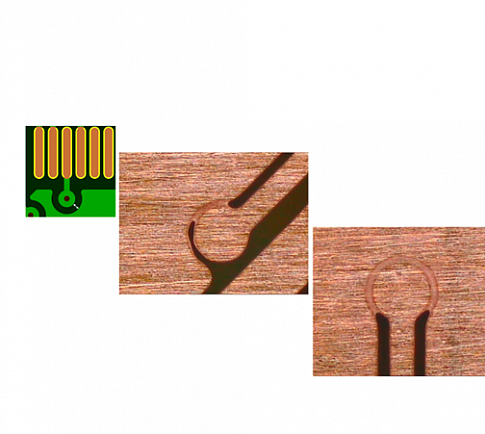

Немного теории, есть такой термин «incapsulated», который означает, что площадка полностью (или большей своей частью)  встроена в полигон. На данном изображении представлены реальные снимки после травления. В обоих случаях мы имеем вытравленную топологию и недотравленный участок между полигоном и площадкой. Это происходит в силу того, что если на прямолинейных участках при травлении раствор движется довольно активно, при этом легко удаляется и обновляется, то на таких участках его движение сильно замедляется. В итоге, если мы продолжим травление, то мы вытравим этот участок, но при этом основная топология будет перетравлена, соответственно, мы скорее всего не попадем в требуемые значения.

Вариант, когда встроенная площадка имеет термальное подключение также приводит к сложным условиям травления. Лучше, если в этих местах будет больший зазор, чем у основной топологии.

У нас принято, что в случае типового изготовления для 18 базовой фольги минимальный рисунок основной топологии– это 125 мкм, а отступ до полигонов – 200 мкм. Для изготовления с удорожанием данные параметры составляют 100 мкм и 150 мкм соответственно. Для базовых фольг 35, 70 и 105мкм это значение совпадает с минимальными для основной топологии.

Совсем недавно на нашем сайте мы выложили шаблоны для проектирования в Altium Designer – тут присутствуют 4-слойные конструкции, некоторые из них с предварительно рассчитанным импедансом. Внутри каждого шаблона есть сборка из материалов, имеющихся у нас в наличии, маска и препреги, которые мы применяем. Если мы говорим об импедансе, то он рассчитан для микрополосков 50 Ом и 100 Ом для дифпары. Помимо этого, в шаблонах также есть правила проектирования, которые выложены в отдельных папках. Также буквально недавно мы обновили Design Rules Check.
