Design Rules Check для Altium Designer

Проектирование в соответствии с технологическими возможностями производителя помогает оптимизировать стоимость готового изделия. В Altium Designer теперь можно загрузить стратегии проверки (DRC) для всех вариантов изготовления и толщин фольги для производства Резонит. Для того, чтобы узнать, повысится ли стоимость изделия, рекомендуем до начала проектирования настроить правила DRC Резонит в Altium. По окончании проектирования и до отправки файлов на производство выполните проверку.

В названии стратегий указана базовая фольга.

"Standard" (в красном прямоугольнике на Рис.1) - означает коэффициент = 1.0

"Advanced" (в красном прямоугольнике на Рис.2) - означает коэффициент = 1.5 к стоимости подготовки и дм2

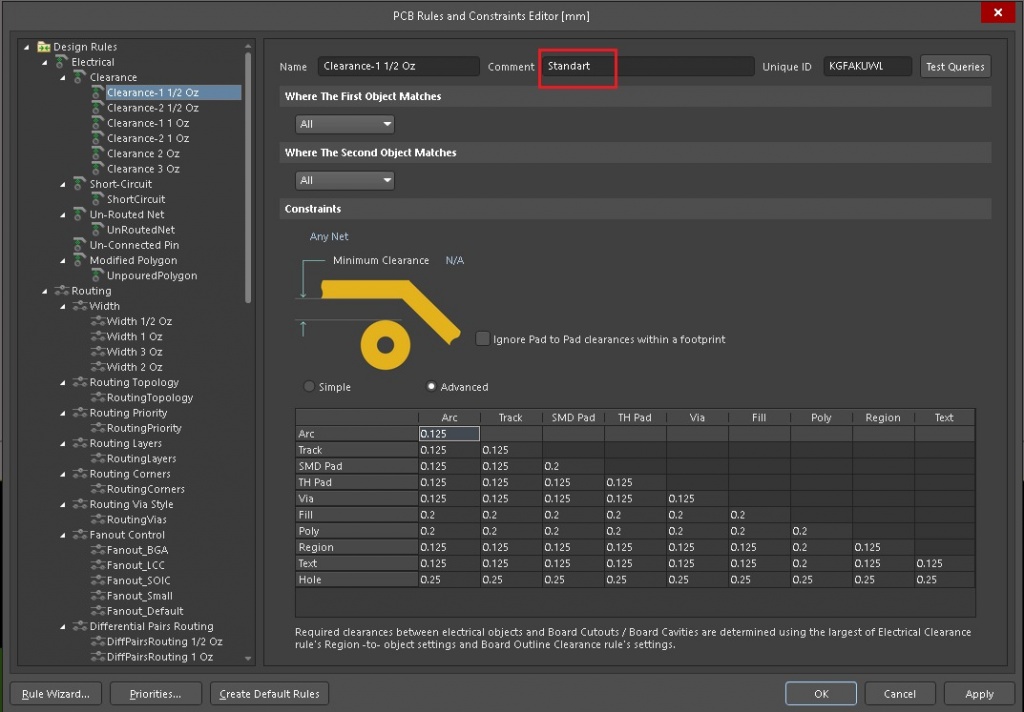

Правила DRC проверки в Резонит. Standart

Рис. 1

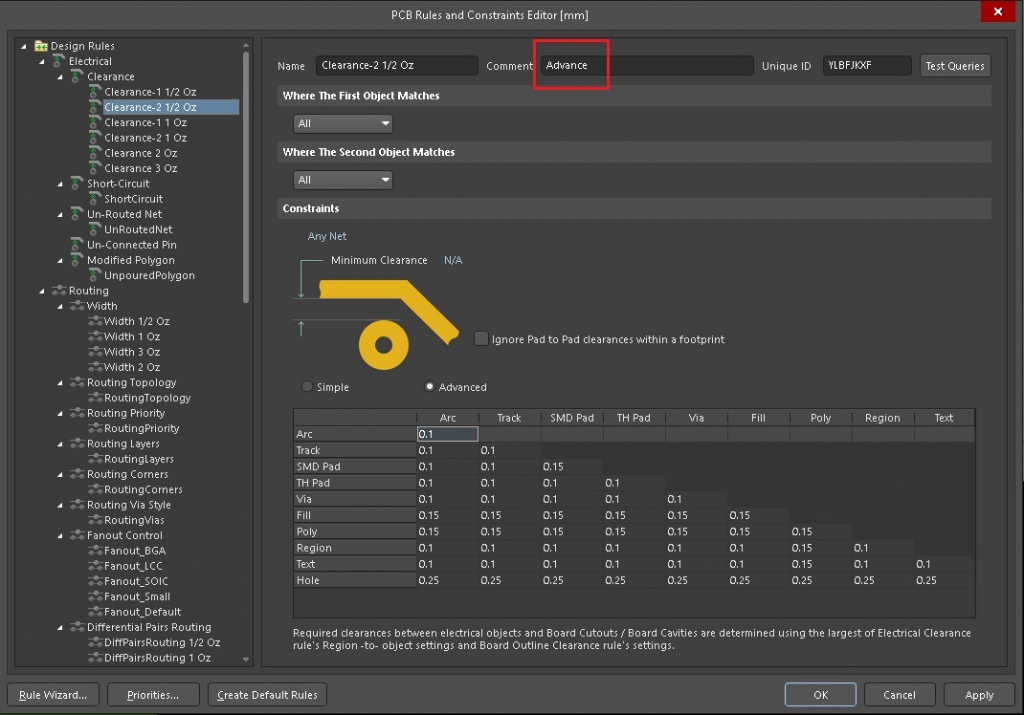

Правила DRC проверки в Резонит. Advance

Рис. 2
