Размер окна в паяльной маске

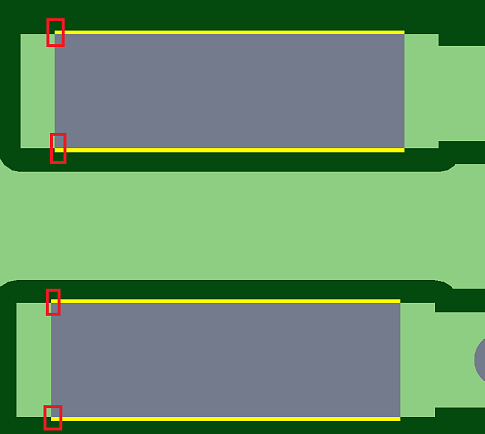

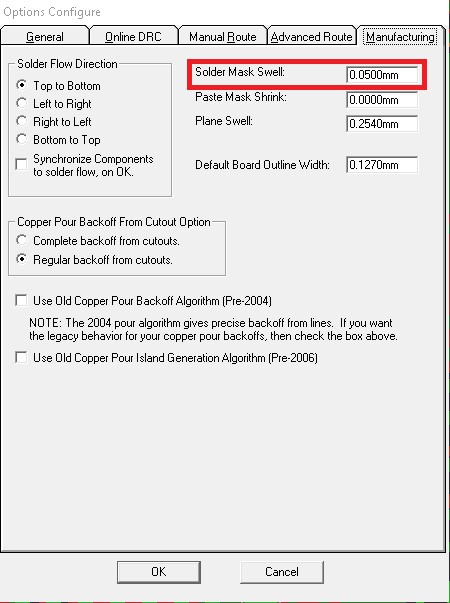

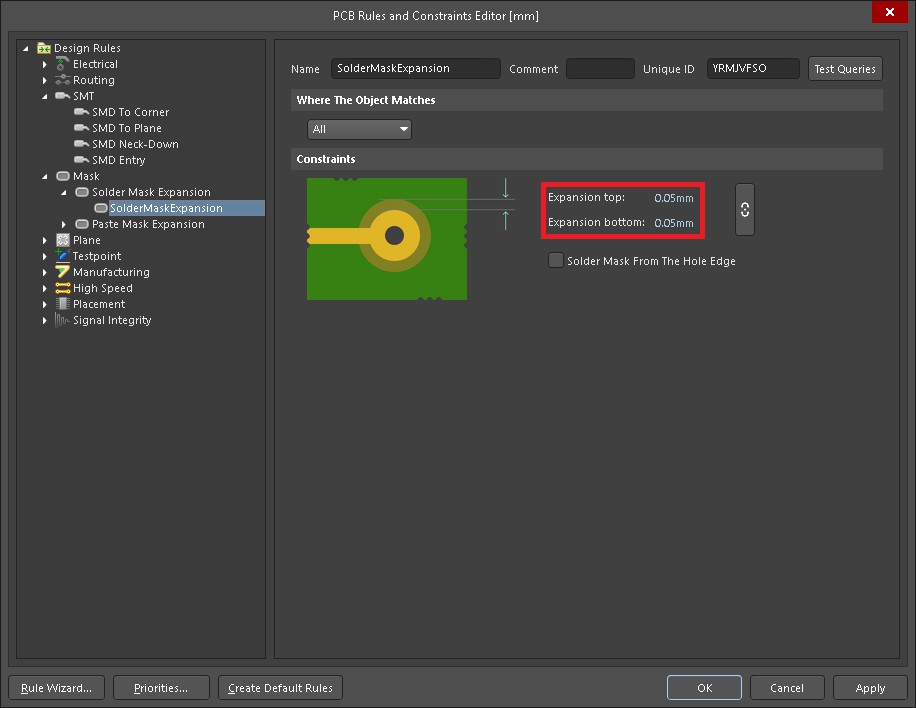

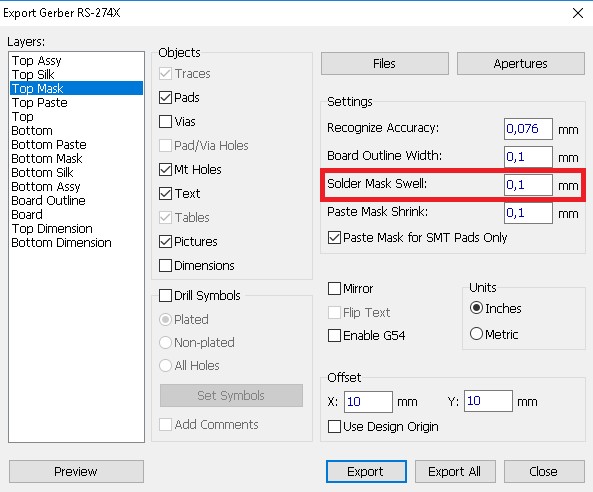

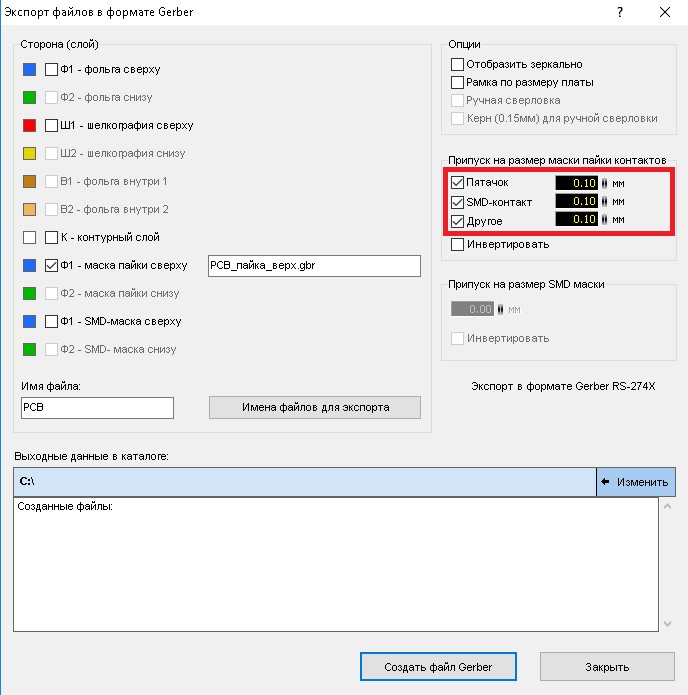

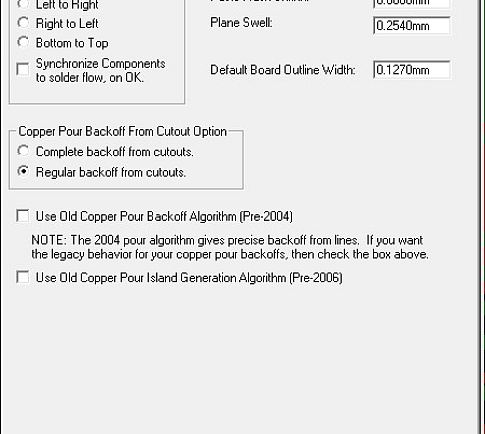

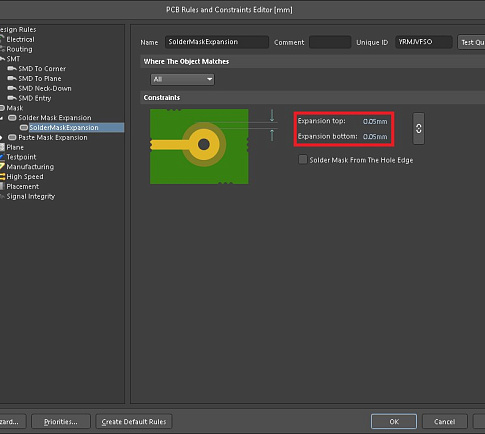

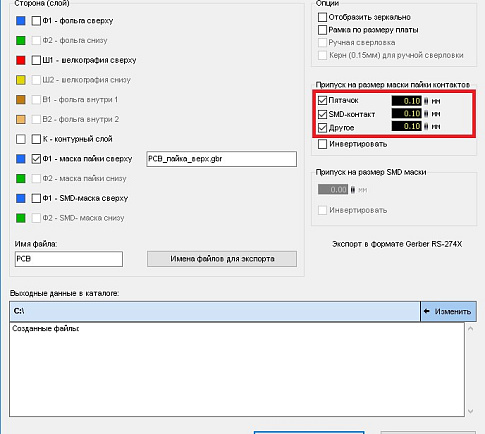

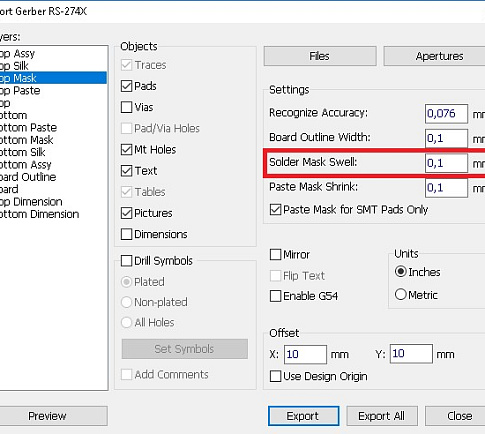

Отторжение паяльной маски (Solder Mask Swell) от контактной площадки минимально. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие контактной площадки паяльной маской, что заузит пятно контакта при пайке! Коррекция, путем увеличения припуска окна в маске, поможет исправить ситуацию. Как это сделать - для некоторых САПР показано в галерее.
Тема:
Проверка маски
