Отступ: линия маркировки-окно в маске

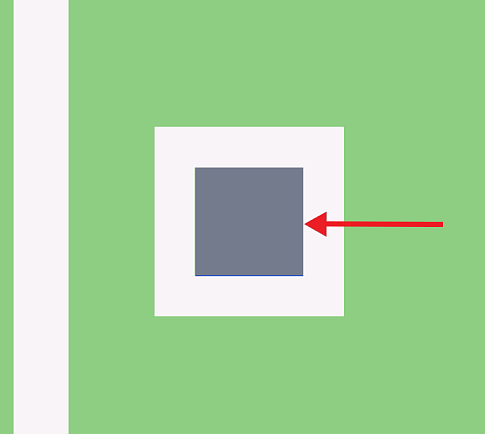

Отступ между линиями маркировки краской и вскрытием в паяльной маске минимален. Возможно частичное попадание маркировки на вскрытие, что может привести к трудностям при монтаже и надежности паяного соединения. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм с повышающим коэффициентом. Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность снижения надежности паяного соединения!
Тема:
Проверка маркировки
Похожие ошибки проектирования
Отступ от края 1
Расстояние меди от края печатной платы на внутреннем слое менее 250мкм. Требуется доработка, т.к. возможны задиры меди, обрыв дорожек после фрезерования или скрайбирования…
Отступ: площадка-неметаллизированное отверстие
Неметаллизированное отверстие слишком близко к контактной площадке. Требуемый отступ не менее 250мкм. Возможна частичная металлизация неметаллизированного отверстия. Если на…
Тема:
Общие проверки
Отcтуп: окно в маске-элемент под маской 3

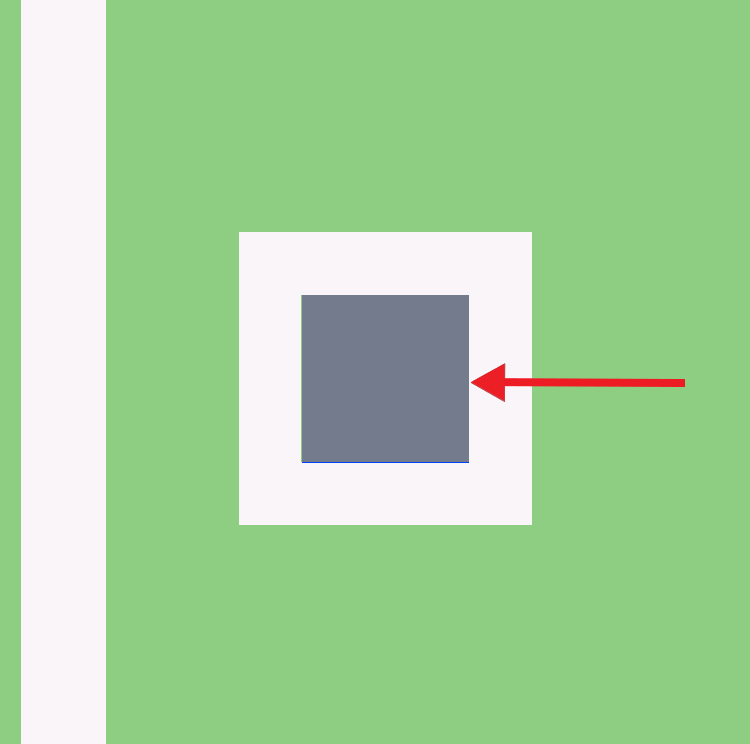

Зазор между окном в паяльной маске и полигоном минимален. Возможно частичное вскрытие соседнего элемента топологии от паяльной маски, что может привести к замыканию при монтаже…
Тема:
Проверка маски
