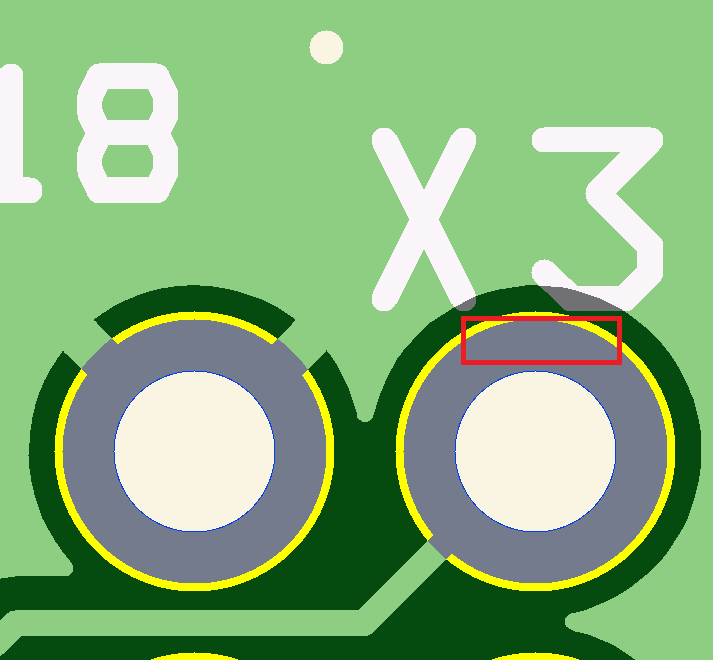

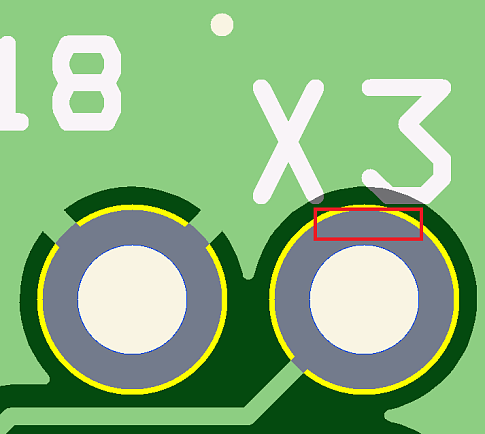

Отступ: линия маркировки-металлизированное отверстие

Недостаточный зазор между маркировкой краской и металлизированным отверстием. Возможно частичное попадание маркировки в отверстие, что может привести к трудностям при монтаже и надежности паяного соединения. Изготовление ВОЗМОЖНО в интервале от 125мкм до 175мкм с повышающим коэффициентом. Без доработки проекта в интервале менее 125мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность снижения надежности паяного соединения!
