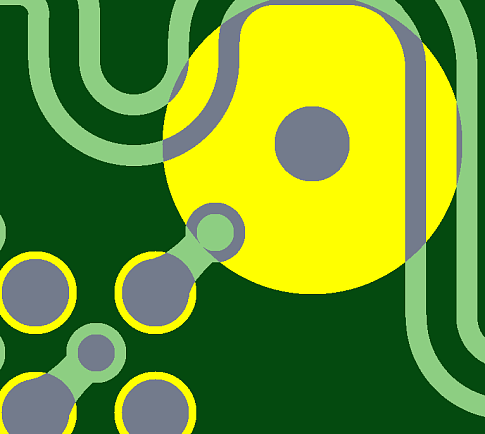

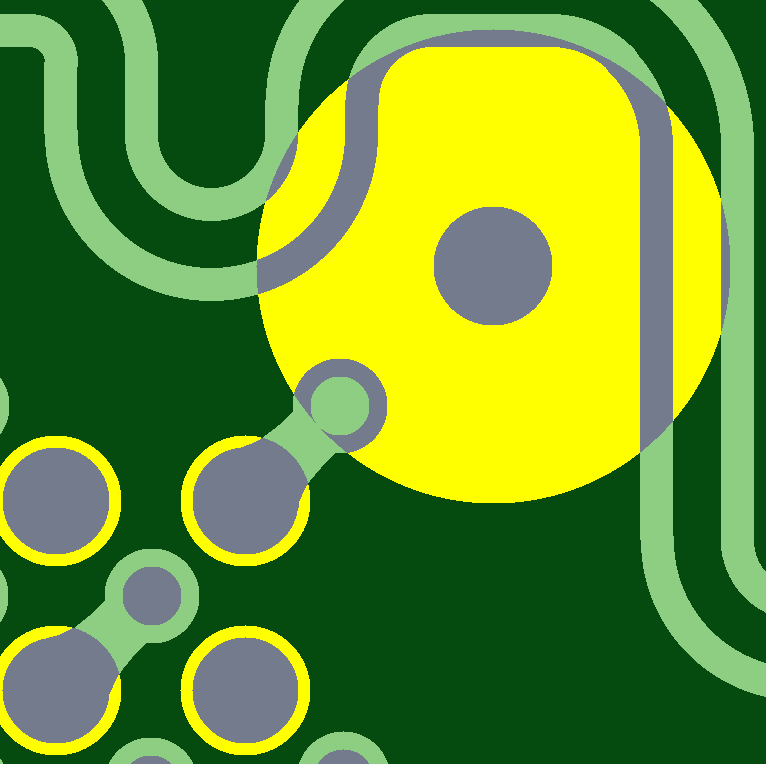

Окно в маске обеспечивает доступ к двум и более цепям
Окно в паяльной маске обеспечивает доступ к соседним проводникам. Последствия могут быть различными - изменение свойств дифференциальных сигналов (Differential pair), "засветка" реперов (Fiducial) оптического зрения установщика компонентов, замыкание при монтаже. Коррекция, путем уменьшения припуска окна в маске, поможет исправить ситуацию. Как это сделать - для некоторых САПР показано в галерее.
Тема:
Проверка маски
