Некачественное подключение

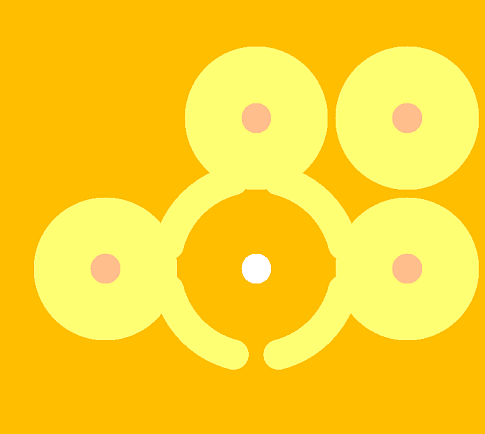

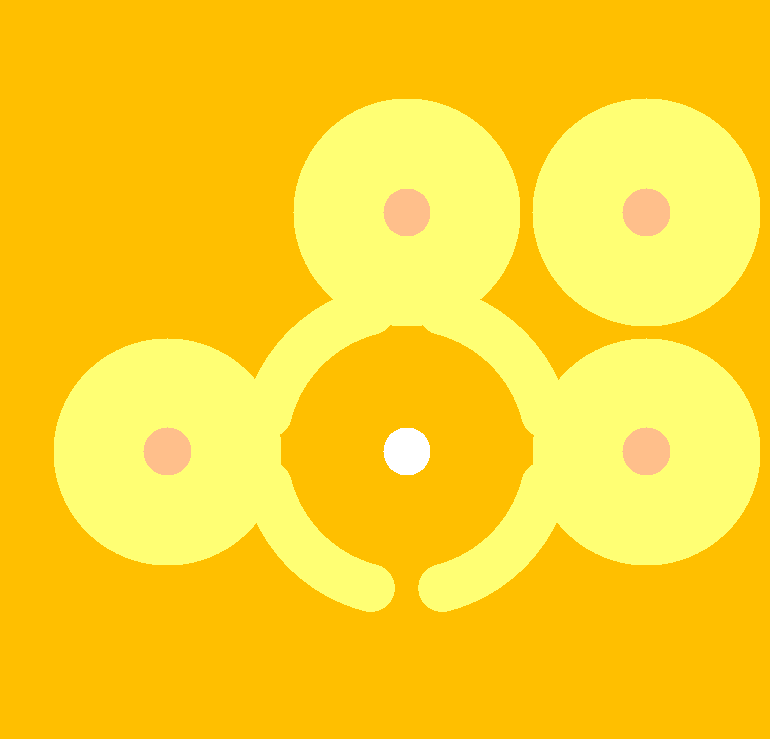

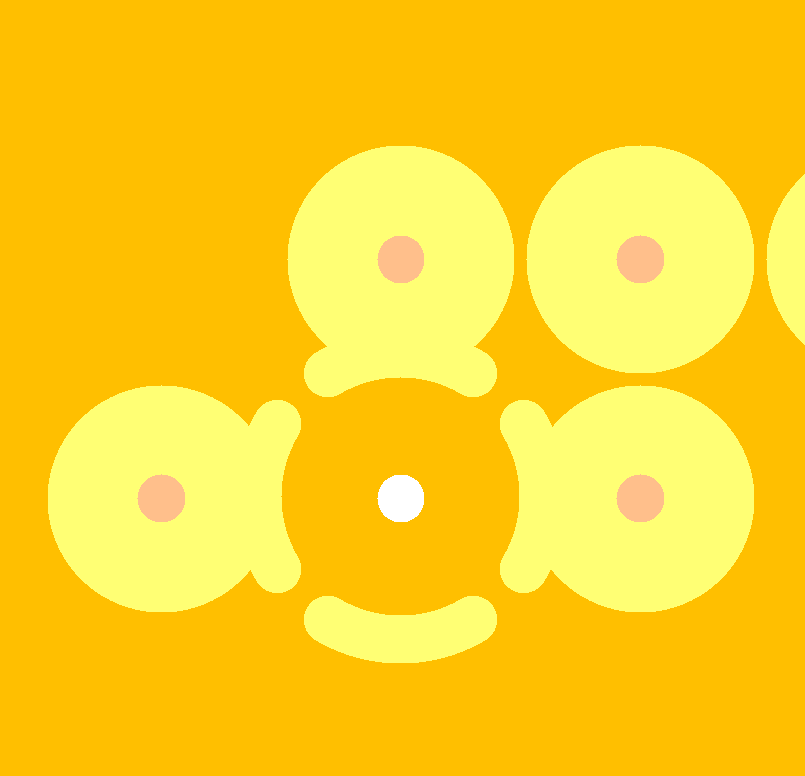

Мостик термального подключения во внутреннем слое «зарезан» ближайшими отторжениями неподключенных отверстий. Влечет нарушение нагрузочной способности подключения. Возможное решение — прямое подключение (Direct connect) отверстия к полигону.

Похожие ошибки проектирования

Ширина мостиков в термальном подключении

Ширина мостиков в термальном подключении минимальна. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от…

Отсутствует подключение

Переходное или монтажное отверстие изолировано.

Подключение площадки 2

На внутреннем слое площадка лишь касается цепи, не обеспечивая надежного соединения. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм…
