Масочный мостик (Solder Mask Bridge) между площадками SMD

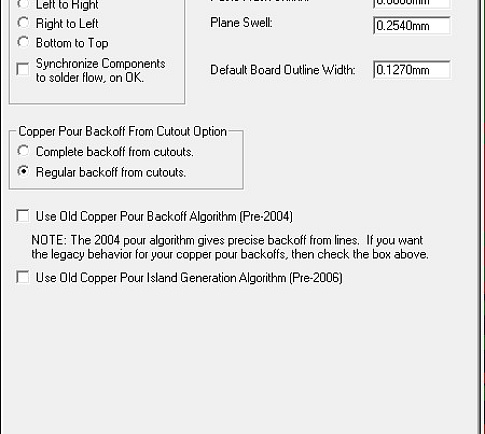

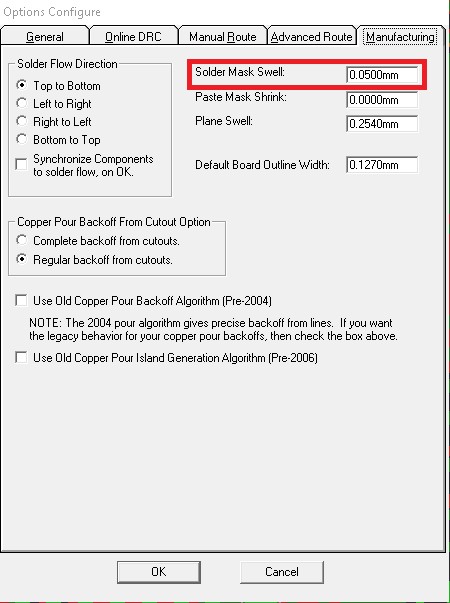

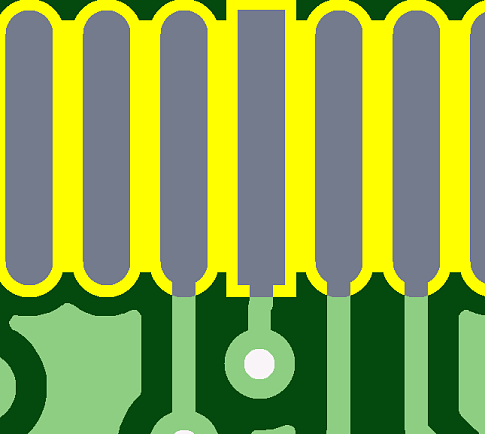

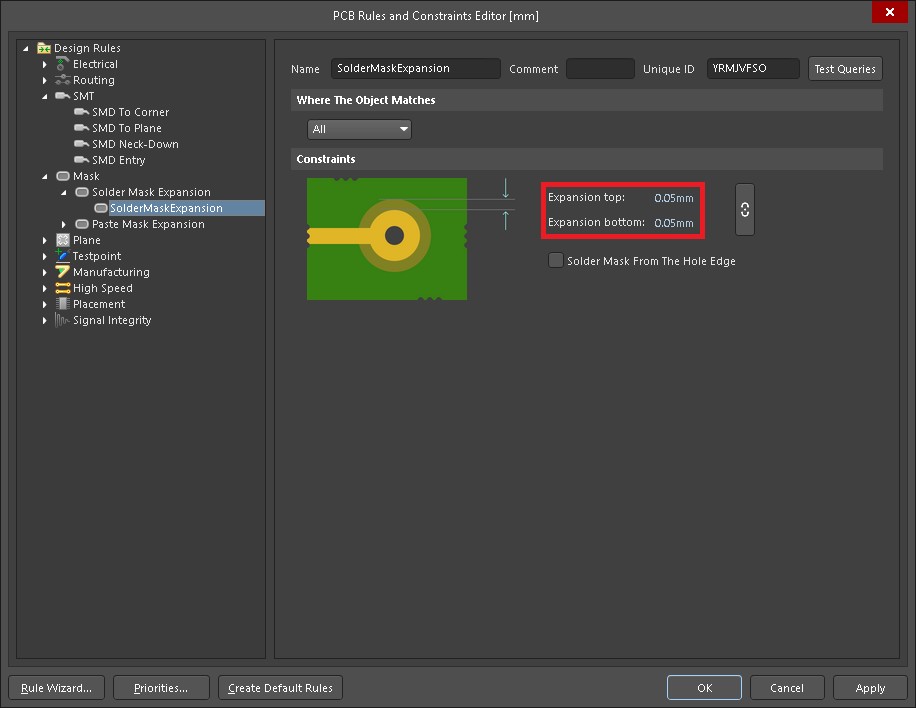

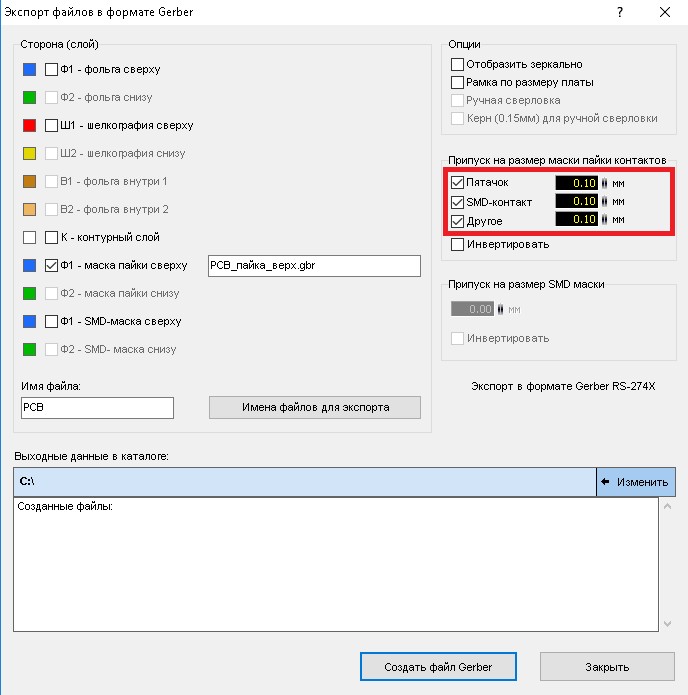

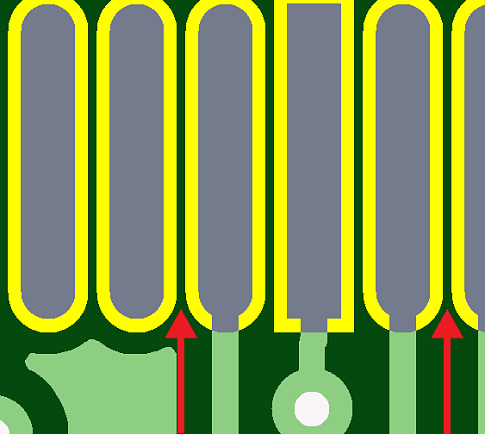

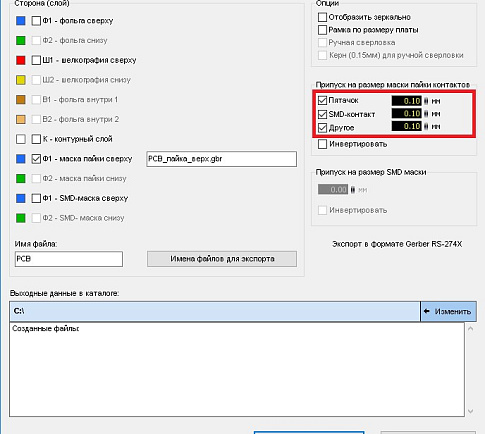

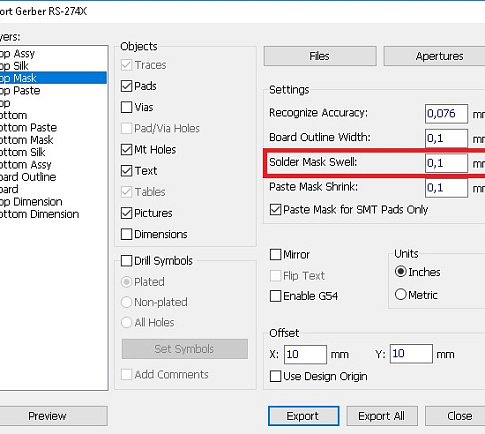

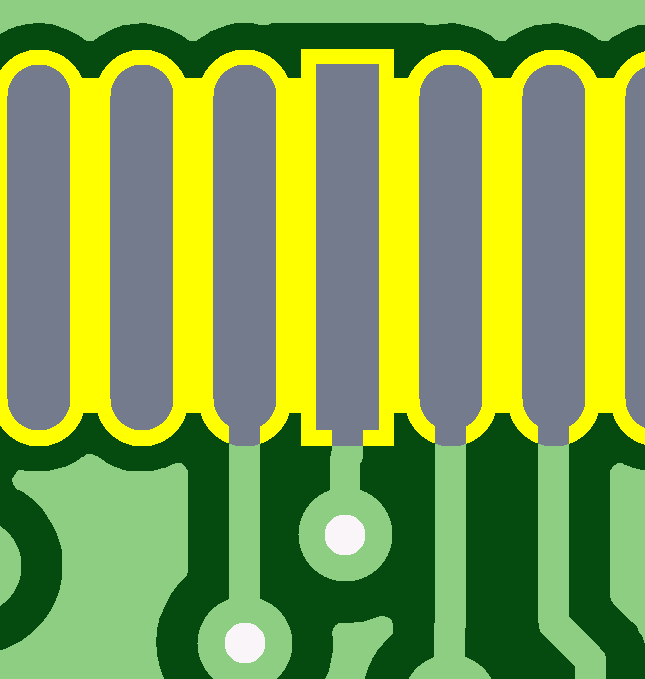

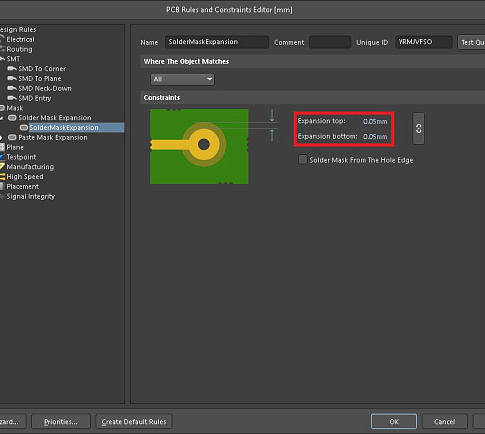

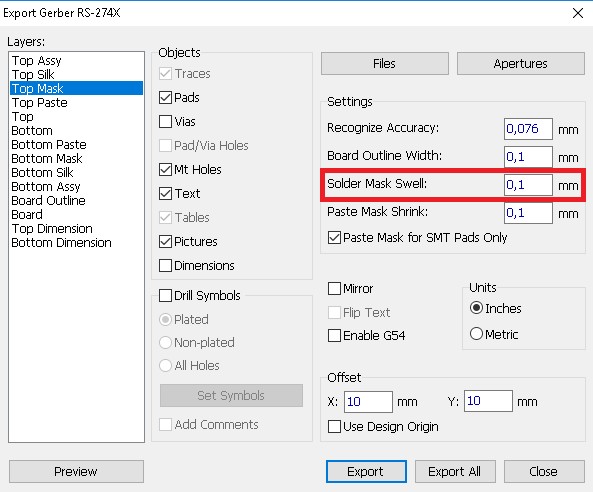

Масочный мостик между площадками SMD минимален. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии использования специальной зеленой матовой маски (LDI Solder Mask). Без доработки проекта в интервале менее 100мкм сохранение мостика НЕВОЗМОЖНО! Возможно коррекция, путем уменьшения припуска окна в маске, поможет исправить ситуацию. Как это сделать - для некоторых САПР показано в галерее или при подготовке к производству мостик будет принудительно разорван. В противном случае адгезии маски может не хватить и полоски оторвутся в процессе монтажа компонентов, ухудшив при этом паянные соединения.

Похожие ошибки проектирования

Количество SMD площадок на слое

Информация о количестве SMD площадок на слое. Может быть полезна для расчета стоимости монтажа или изготовления трафарета.

Масочный мостик (Solder Mask Bridge) 2

Ширина масочного мостика между площадками в одной цепи минимальна. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии…

Масочный мостик (Solder Mask Bridge) между ножками компонента

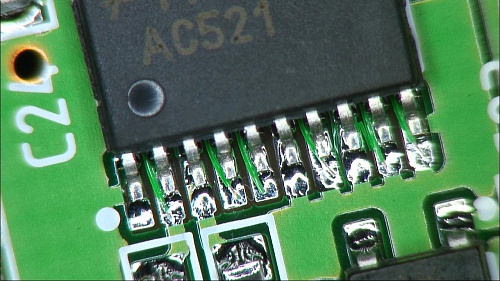

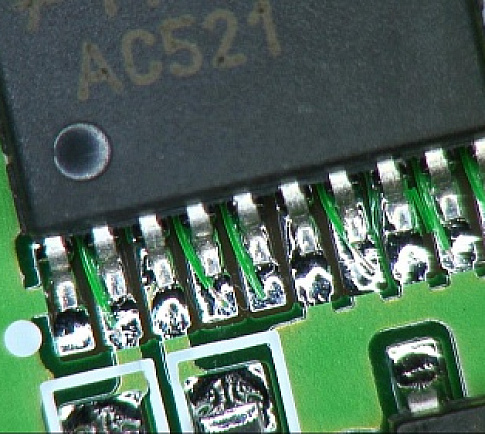

Проблема с сохранением масочного мостика между ножками компонента. Наличие мостика в маске снижает трудоемкость монтажа компонентов, т.к. препятствует перетеканию припоя и…
