Для плат с краевыми разъемами (ламелями) необходимо применять трудностираемое покрытие, так как при использовании их часто устанавливают и извлекают из разъема. Наиболее распространенным покрытием для таких целей является золото с добавками.

Покрытие твердым золотом — это гальваническое осаждение золота с легирующими добавками для изменения микрокристаллической структуры золота, чтобы получить более твердое покрытие с более мелкозернистой структурой. Наиболее распространенными элементами для легирования при нанесении покрытия твердым золотом являются кобальт, никель или железо.

Получившаяся структура является более блестящей и устойчивой к износу при трении. Слои твердого золота состоят из очень мелких зерен размером 20-30 мкм. Твердое золото обычно имеет твердость в пределах 130-200 HK25, при этом возможна твердость до 200 HK25.

Твердое золото стоит использовать в случае, если в процессе эксплуатации требуется повторное или циклическое соединение разъема. Количество жизненных циклов пропорционально толщине золота, поскольку более толстое золотое покрытие сможет выдержать большее количество циклов. Средняя толщина твердого золота колеблется в районе 1 мкм.

При этом присутствие “неблагородных” элементов в гальванических сплавах золота, таких как кобальт, никель и железо, может затруднить пайку и приварку. Для очень чувствительных соединений, таких как ультразвуковая сварка, не рекомендуется использование твердого золота.

Сопутствующие примеси твердого золота снижают общую коррозионную стойкость. Кроме того, добавление дополнительных элементов приводит к окислению и образованию других соединений с этими элементами, особенно при повышенных температурах.

Применение твердого золотого покрытия при высоких температурах увеличивает контактное сопротивление из-за ускоренного образования оксидов и других соединений. Значительное увеличение контактного сопротивления происходит через 1000 часов при температуре 125°C. Этот промежуток времени сокращается всего до 1 минуты, если рабочая температура повышается до 300°C.

Более мелкая зернистая структура твердого золотого покрытия приводит к получению более блестящей и более яркой поверхности, чем у мягкого золотого покрытия. Покрытие твердым золотом обычно рекомендуется в тех случаях, когда требуется более привлекательный с эстетической точки зрения золотой контакт, например, при использовании видимых межсоединений.

Что учесть при проектировании и как заказать?

Заказ можно разместить в Личном кабинете на нашем сайте (обозначить требования в комментарии) или по электронной почте pcb@rezonit.ru

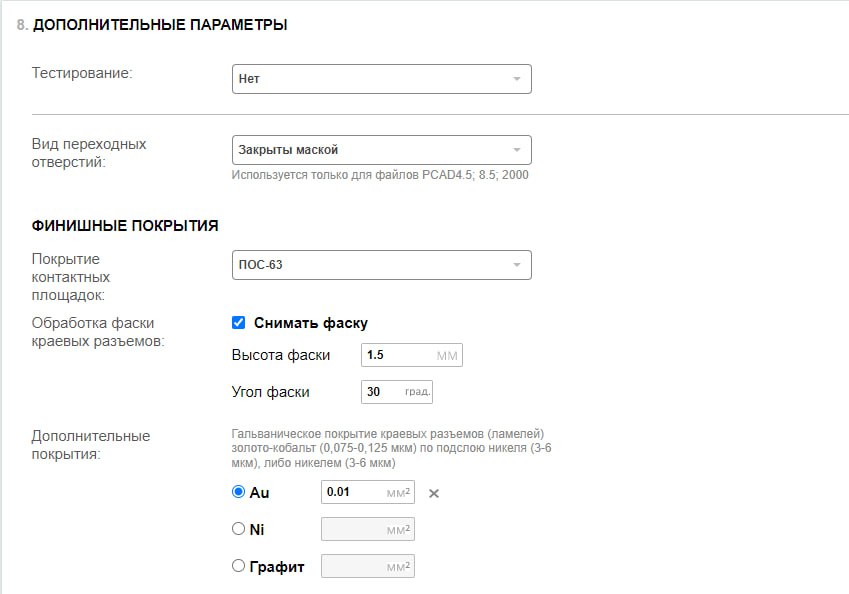

Для заказа в Личном кабинете нужно выбрать покрытие Au, если при этом вы сможете точно указать площадь покрытия, то стоимость в Личном кабинете будем максимально близкой к счету. Необходимость в наличии фаски по краю - опция.
