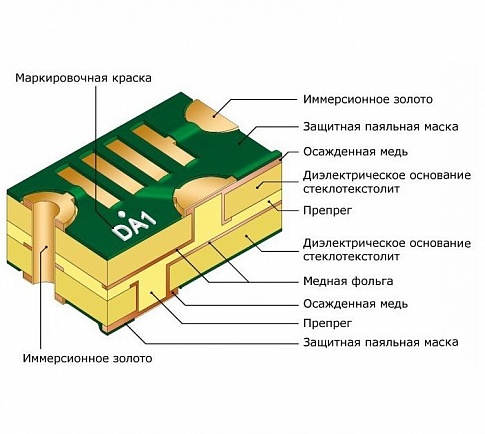

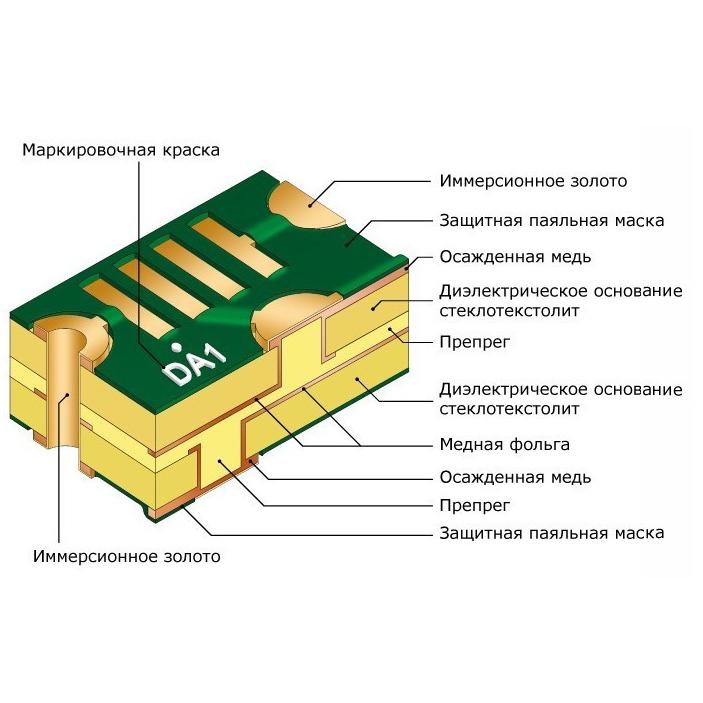

паяльная защитная маска печатной платы

Термостойкое покрытие, наносимое избирательно для защиты отдельных участков печатной платы в процессе пайки.

Защитная паяльная маска служит для защиты участков печатных плат от наплывов припоя. Существует 2 типа масок – сухая пленочная и жидкая. Сухая пленочная паяльная маска наносится методом ламинирования. Жидкая паяльная маска наносится методом сеткографии через сетчатый трафарет, причем существует 2 варианта: через готовый трафарет, когда в сетке уже сформированы все окна вскрытия и маска наносится только на защищаемые участки печатной платы (такой вариант имеет невысокое разрешение и применяется как правило на односторонних печатных платах ниже 3 класса точности) и сплошное нанесение маски с последующим проявлением с использованием фотошаблонов. Требования к совмещению фотошаблонов маски ниже, чем к фотошаблонам топологии, поэтому окна вскрытия должны быть шире контактных площадок. Это нужно учитывать при создании компонентов, особенно в САПР где этот параметр задается непосредственно в компоненте (например, ORCAD), как правило, размер вскрытия задается на 0,1 мм больше размера контактной площадки. Следует также отметить, что разрешение (мостики в маске) распространенных масок составляет не менее 0,15 мм, это нужно учитывать в компонентах с шагом выводов 0,5мм.

Для компонентов с мелким шагом можно применять специальные LDI маски. В этом случае размер вскрытия может быть на 0,05мм больше размера контактной площадки. Разрешение таких масок 0,10мм.
