Прошу поправить информацию по гибким платам

#1
03/04/20 5:42:34
Прошу поправить информацию по гибким платам

1. по этим картинкам цвета маски и полиимида в таблице и рисунке нет совпадают !

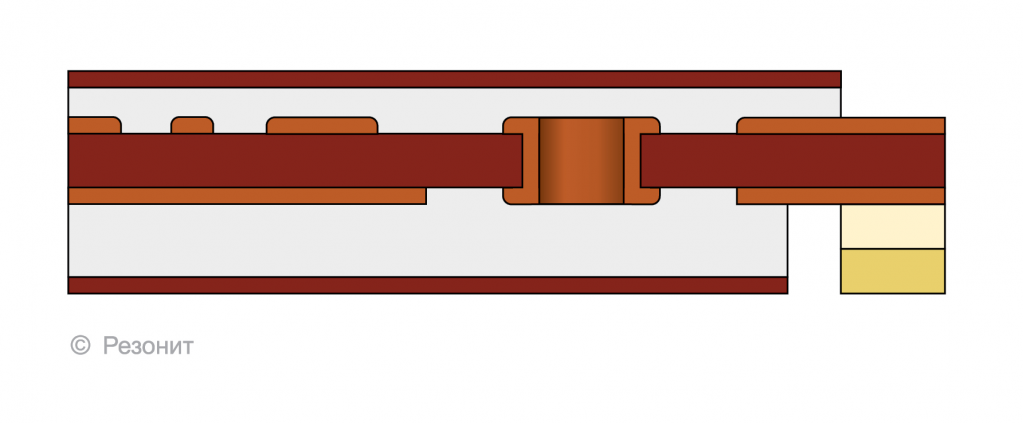

https://www.rezonit.ru/upload/medialibrary/b21/b21bd3b2f7e972e5e3ef535fe6f0f9bc.png
https://www.rezonit.ru/upload/medialibrary/ff0/ff002924993cd8c5aed79cd144cfad67.png

прикрепил к сообщению сравнение в цветовом пространстве Lab - точки не совпадают в хроматической плоскости

и кстати, на рисунке 5 цветов, в таблице описано 4 цвета

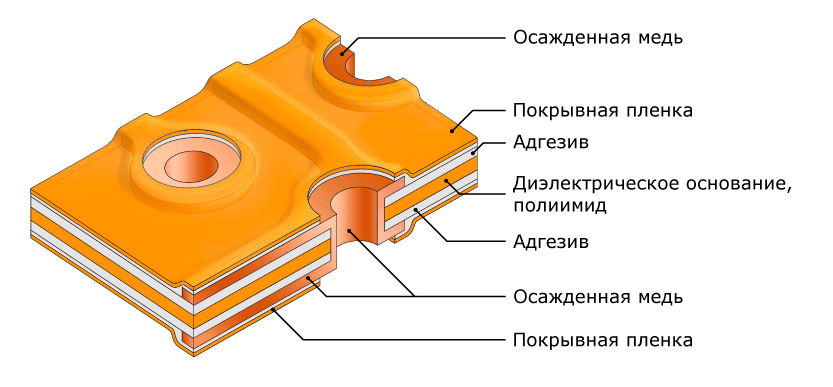

2. по этой картинке https://www.rezonit.ru/upload/medialibrary/a8c/a8c6f92ea84b1a479407ebebd892ec3f.png
понимаем, что основание - это полиимид
по ссылке https://www.rezonit.ru/directory/tekhnologicheskie-osobennosti-proizvodstva/?active_tab=base_materia... кликаем на полиимид и имеем список LF8510,AP8515 и так далее
но в файле blank_zakaza_plat.xls в графе "Материал основания" нет ни одного вышеупомянутого

3. здесь "покрывная пленка" https://www.rezonit.ru/upload/medialibrary/a8c/a8c6f92ea84b1a479407ebebd892ec3f.png
а здесь "покровная пленка" https://www.rezonit.ru/directory/tekhnologicheskie-osobennosti-proizvodstva/?active_tab=base_materia...

4. здесь упоминается Соединительная пленка LF0111 https://www.rezonit.ru/directory/tekhnologicheskie-osobennosti-proizvodstva/?active_tab=base_materia...
но здесь нет описания, что же это https://www.rezonit.ru/directory/baza-znaniy/tekhnologiya-izgotovleniya-pechatnykh-plat-v-kartinkakh...



#2
03/04/20 12:50:37
Евгений, спасибо, что обратили внимание, исправим.



#3
06/04/20 11:01:03
благодарю за ответ и за позитивное решение вопроса

что бы еще хотелось видеть:
несколько различных примеров типичной комбинации материалов
и также какой получается итоговая толщина и радиус изгиба
так же вот такие есть вопросы:
- на прямом участке возможно ли размещение BGA ? Не противоречим каким-нибудь тонкостям технологии ?
- возможно ли изготовление без покрывной пленки ? Чтобы чисто полиимид ( из-за требуемого критерия толщины )
- возможно ли изготовить четырехслойную гибкую плату ? Или это уже считается гибко-жесткая печатная плата ?
  а то на картинке сначала однослойная и двухслойная гибкая плата а потом сразу 12-слойная https://www.rezonit.ru/directory/v-pomoshch-konstruktoru/proektirovanie-elementov-konstrukcii-pechat...



#4
06/04/20 12:45:14
при заказе через Личный кабинет уже можно выбрать нужное основание.
Но есть некая неточность, пометил знаками вопроса.
и через личный кабинет не выбрать покрывную пленку



#5
06/04/20 12:49:32
хм, может лучше записать как LF а не L f ?



#6
06/04/20 13:17:16
Цитата
megajohn написал:
при заказе через Личный кабинет уже можно выбрать нужное основание.Но есть некая неточность, пометил знаками вопроса.и через личный кабинет не выбрать покрывную пленку
Здравствуйте.
Спасибо за замечания. Добавляются новые материалы, а обновления запаздывают. Сквозное обновление пока не прикрутили.
Исправлено:




#7
06/04/20 13:51:51
Цитата
евгений написал:
так же вот такие есть вопросы:  - на прямом участке возможно ли размещение BGA ? Не противоречим каким-нибудь тонкостям технологии ? - возможно ли изготовление без покрывной пленки ? Чтобы чисто полиимид ( из-за требуемого критерия толщины ) - возможно ли изготовить четырехслойную гибкую плату ? Или это уже считается гибко-жесткая печатная плата ?   а то на картинке сначала однослойная и двухслойная гибкая плата а потом сразу 12-слойная  https://www.rezonit.ru/directory/v-pomoshch-konstruktoru/proektirovanie-elementov-konstrukcii-pechat....
Здравствуйте.
1. Возможно, но потребуется нанести со стороны BGA нанести дополнительную маску, а с обратной наклеить ужесточитель.
2. Возможно.
3. Возможно, но радиус изгиба такой платы будет большим. На этой картинке приведены возможные конструкции. И на ней как раз 4 гибких слоя не склеены, а оставлен воздушный зазор для повышения гибкости.



#8
06/04/20 15:06:08
Цитата
3. Возможно, но радиус изгиба такой платы будет большим. На этой картинке приведены возможные конструкции. И на ней как раз 4 гибких слоя не склеены, а оставлен воздушный зазор для повышения гибкости.
тогда, по мере возможности, прошу сюда добавить гибкие основания



#9
06/04/20 15:20:08
Готовим новые фильтры.



#10
21/07/20 17:33:10
прошу также в таблице https://www.rezonit.ru/directory/baza-znaniy/tekhnologiya-izgotovleniya-pechatnykh-plat-v-kartinkakh/gibkie-pechatnye-platy/
ПолиимидАдгезив
добавить полиимид на 50мкм

в "Базовый материал для гибких и гибко-жестких плат" добавить AP8525R

и такой вопрос: гальваническое покрытие идет только на открытые участи меди от пленки или на всю медь ?



#11
22/07/20 14:14:16
Добавим https://www.rezonit.ru/pcb/gibko-zhestkie/urgent/?active_tab=base_materials&base_materials_f... AP8525R.

Гальваническая медь осаждается не только в отверстия, но и на всю топологию.
