Отсутствует мостик в маске (Solder Mask Bridge)

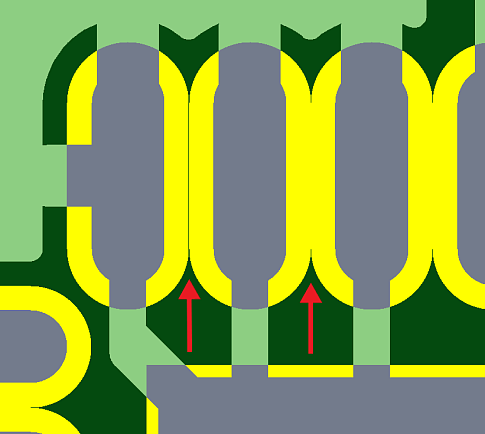

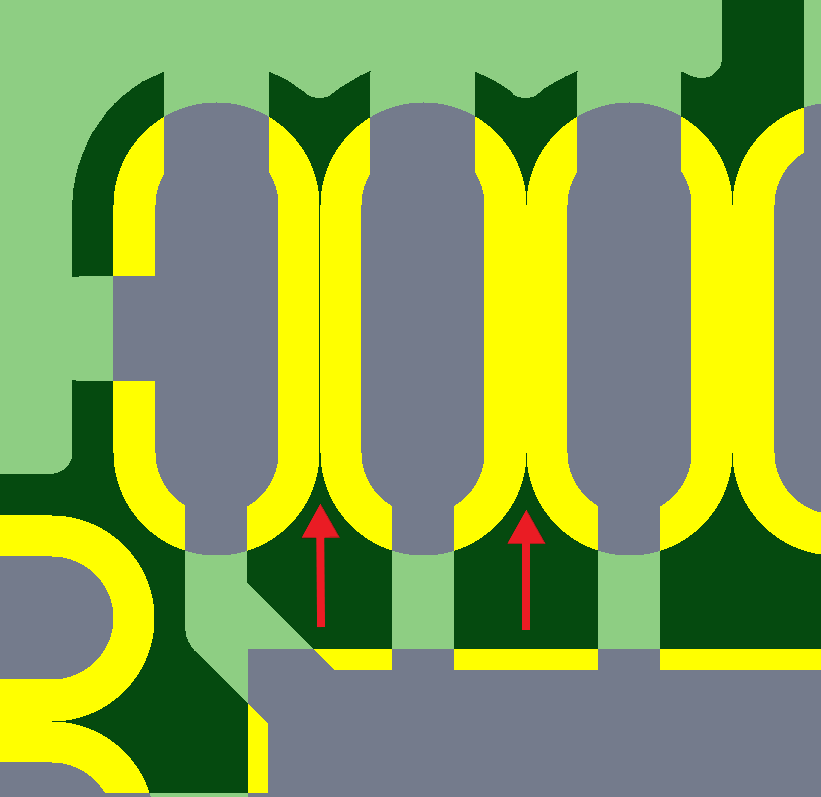

Отсутствует масочный мостик (Solder Mask Swell) между двумя площадками одной цепи. Может привести к повышенной трудоемкости контроля качества монтажа компонентов из-за перетекания припоя и образования ложных замыканий.

Похожие ошибки проектирования

Масочный мостик (Solder Mask Bridge) 1

Ширина масочного мостика между площадками в одной цепи минимальна. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии…

Масочный мостик (Solder Mask Bridge) 2

Ширина масочного мостика между площадками в одной цепи минимальна. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии…

Масочный мостик (Solder Mask Bridge) между ножками компонента

Проблема с сохранением масочного мостика между ножками компонента. Наличие мостика в маске снижает трудоемкость монтажа компонентов, т.к. препятствует перетеканию припоя и…
