Монтаж печатных плат
Размеры контактных площадок (Via-in-Pad Open, VAIO)
|
Размер компонента |

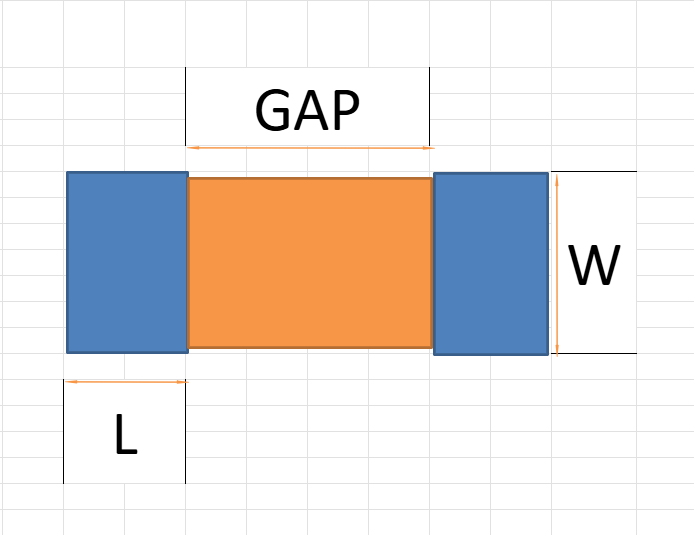

GAP (мм) | Длина L (мм) | Ширина W (мм) | Общая длина посадочного места 2L+GAP (мм) обязательно к проверке | ||||||||
| допустимые параметры | параметры с доп. согласованием | недопустимые параметры | допустимые параметры | параметры с доп. согласованием | недопустимые параметры | допустимые параметры | параметры с доп. согласованием | недопустимые параметры | допустимые параметры | параметры с доп. согласованием | недопустимые параметры | |
|
"0201"(0,6x0,3) |
0,2-0,3 |
0,15-0,19 |
0,14 / 0,31 |
0,25 - 0,45 |
0,2-0,24 / 0,46-0,54 |
0,19 / 0,55 |
0,3 -0,4 |
0,41-0,5 |
0,29 / 0,51 |
0,8 - 1,1 |
0,65-0,79 / 1,11-1,25 |
0,64 / 1,26 |
|
"0402"(1,0x0,5) |
0,4 - 0,6 |
0,2-0,39 |
0,19 / 0,61 |
0,4 - 0,8 |
0,3-0,39 / 0,81-1,05 |
0,39 / 1,06 |
0,5 - 0,7 |
0,71-0,85 |
0,39 /0,86 |
1,3 - 2,2 |
1,05-1,29 / 2,21-2,55 |
1,04 / 2,56 |
|
"0603"(1,6x0,8) |
0,6 - 0,9 |
0,4-0,6 |
0,39 / 0,91 |
0,6 - 1,0 |
0,5-0,59 / 1,01-1,4 |
0,59 / 1,41 |
0,8 - 1,0 |
1,01-1,25 |
0,79 / 1,26 |
2,0 - 2,8 |
1,65-1,99 / 2,81-3,25 |
1,64 / 3,26 |
|
"0805"(2,0x1,25) |
0,6 - 1,3 |
0,4-0,6 |
0,39 / 1,31 |
0,6 -1,2 |
0,5-0,59 / 1,21-1,55 |
0,59 / 1,56 |
1,2 - 1,5 |
1,51-1,7 |
1,19 / 1,71 |
2,4 - 3,2 |
2,05-2,39 / 3,21-3,65 |
2,04 / 3,66 |
|
"1206"(3,2x1,6) |
1,2 - 2,3 |
0,8-,1,2 |
0,79 / 2,31 |
0,9 - 1,6 |
0,8-0,89 / 1,61-1,7 |
0,89 / 1,71 |
1,5 - 1,8 |
1,81-2,05 |
1,49 / 2,06 |
3,6 - 4,4 |
3,3-3,59 / 4,41-4,85 |
3,29 / 4,86 |
|
"1210"(3,2x2,5) |
1,2 - 2,3 |
0,8-1,2 |
0,79 / 2,31 |
0,9 - 1,6 |
0,8-0,89 / 1,61-1,7 |
0,89 / 1,71 |
2,3 - 2,7 |
2,71-2,95 |
2,29 / 2,96 |
3,6 - 4,4 |
3,3-3,59 / 4,41-4,85 |
3,29 / 4,86 |
|
"1812"(4,5x3,2) |
2,0 - 3,4 |
1,6-1,99 |
1,59 / 3,41 |
1,1 - 1,9 |
1,0-1,09 / 1,91- 2,0 |
0,99 / 2,01 |
3,0 - 3,4 |
3,41-3,65 |
2,99 / 3,66 |
5,0 - 5,8 |
4,6-4,99 / 5,81-6,2 |
4,59 / 6,21 |
|
"1825"(4,5x6,35) |
2,0 - 3,4 |
1,6-1,99 |
1,59 / 3,41 |
1,1 - 1,9 |
1,0-1,09 / 1,91- 2,0 |
0,99 / 2,01 |
6,2 - 6,8 |
6,81-6,99 |
6,19 / 7,0 |
5,0 - 5,8 |
4,6-4,99 / 5,81-6,2 |
4,59 / 5,81 |
|
"2010"(5,0x2,5) |
2,6 - 3,5 |
2,0-2,59 |
1,99 / 3,51 |
1,2 - 1,8 |
1-1,19 / 1,81-1,9 |
0,99 / 1,91 |
2,3 - 2,7 |
2,71-3,0 |
2,29 / 3,01 |
5,6 - 6,2 |
5,2-5,59 / 6,21-6,65 |
5,19 / 6.66 |
|
"2220"(5,7x5,0) |
3,3 - 4,5 |
2,5-3,29 |
2,49 / 4,51 |
1,2 - 1,8 |
1-1,19 / 1,81-1,9 |
0,99 / 1,91 |
4,8 - 5,2 |
5,21-5,6 |
4,79 / 5,61 |
6,3 - 6,9 |
5,9-6,29 / 6,91-7,45 |
5,89 - 7,46 |
|
"2512"(6,35x3,2) |
3,8 - 5,0 |
3-3,79 |
2,99 / 5,01 |
1,2 - 1,8 |
1-1,19 / 1,81-2,0 |
0,99 / 2,01 |
3,0 - 3,5 |
3,51-3,7 |
2,99 / 3,71 |
6,8 -7,4 |
6,55-6,79 / 7,41-7,95 |
6,54 - 7,96 |
