Экспорт Gerber данных из KiCad

16.08.2022

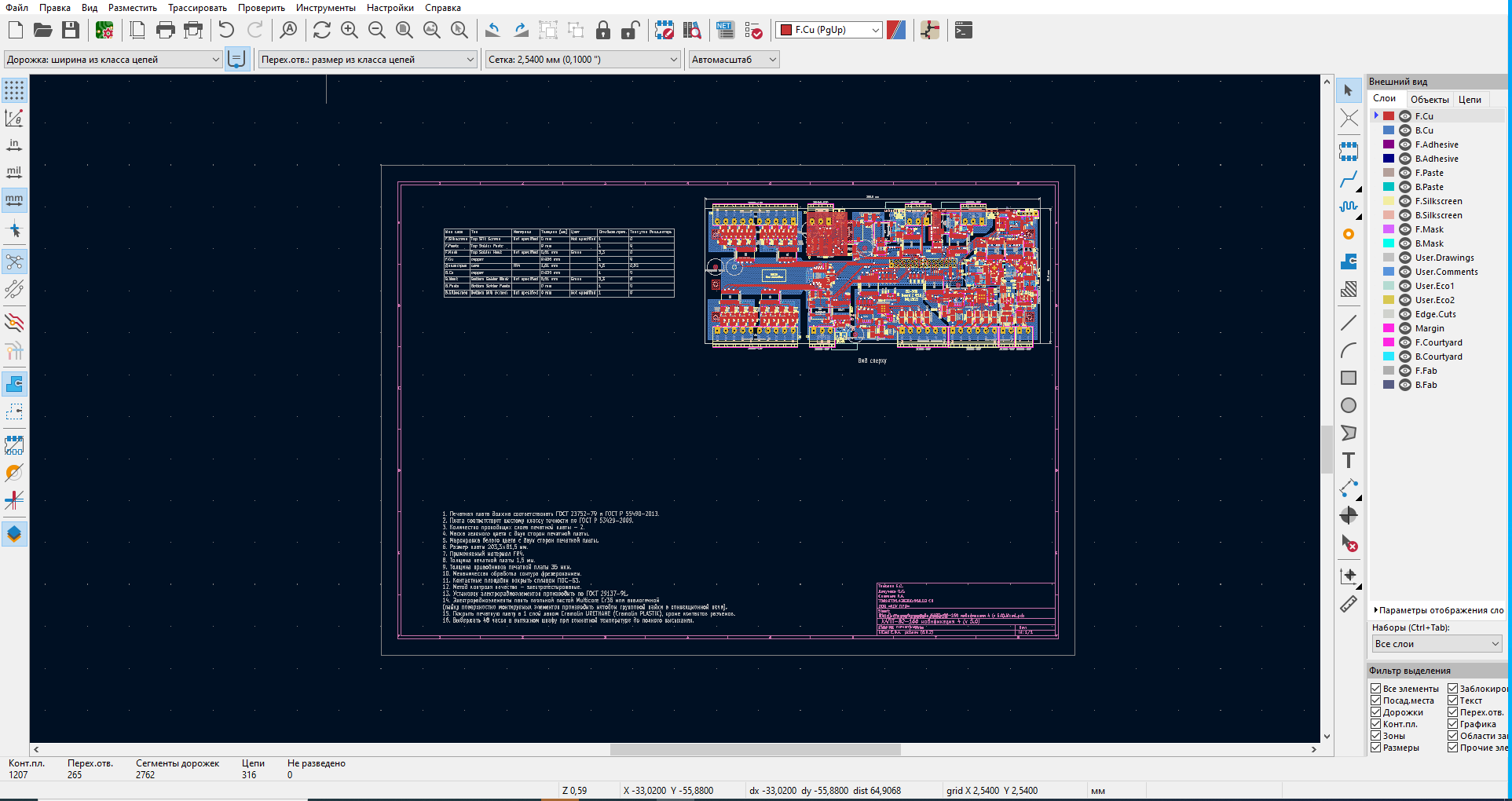

Инструкция по экспорту Gerber данных из KiCad 1.       После открытия проекта попадаем в редактор печатных плат
Экспорт Gerber из KiCad
2. Для экспорта гербер файлов нам необходимо Меню- файл-файлы для производства-gerbers.

Экспорт Gerber из KiCad

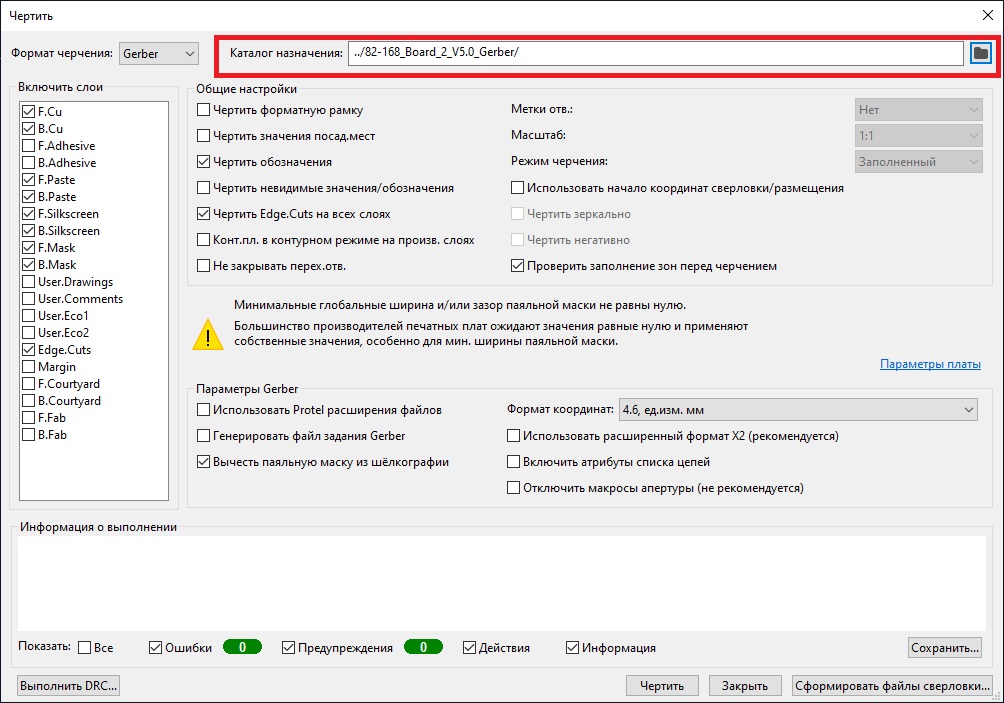

3. В каталоге назначения выбираем папку, в которую хотим поместить гербер файлы
Экспорт Gerber из KiCad3.jpg

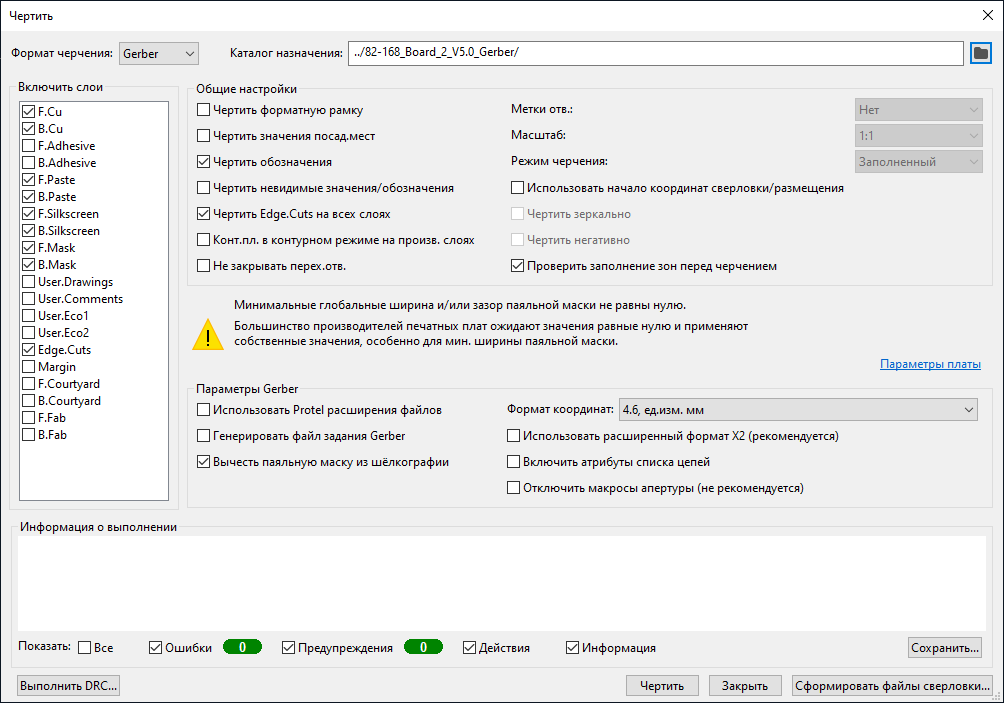

4. Генерация слоев.

На примере двухслойной печатной платы вариант формирования необходимых проводящих слоев

Верхний слой: pcbname.GTL

Нижний слой: pcbname.GBL

Паяльная маска верхнего слоя: pcbname.GBS

Паяльная маска нижнего слоя: pcbname.GTO

Маркировка на верхней стороне платы:   pcbname.GTO

Маркировка на нижней стороне платы:  pcbname.GBO

Файл сверления (Drill Drawing): pcbname.TXT

Контур платы (Board Outline): pcbname.GML/GKO

Экспорт Gerber из KiCad

После выбора слоев необходимо нажать “ЧЕРТИТЬ”- выбранные слои появятся в папке каталога (пункт 3)

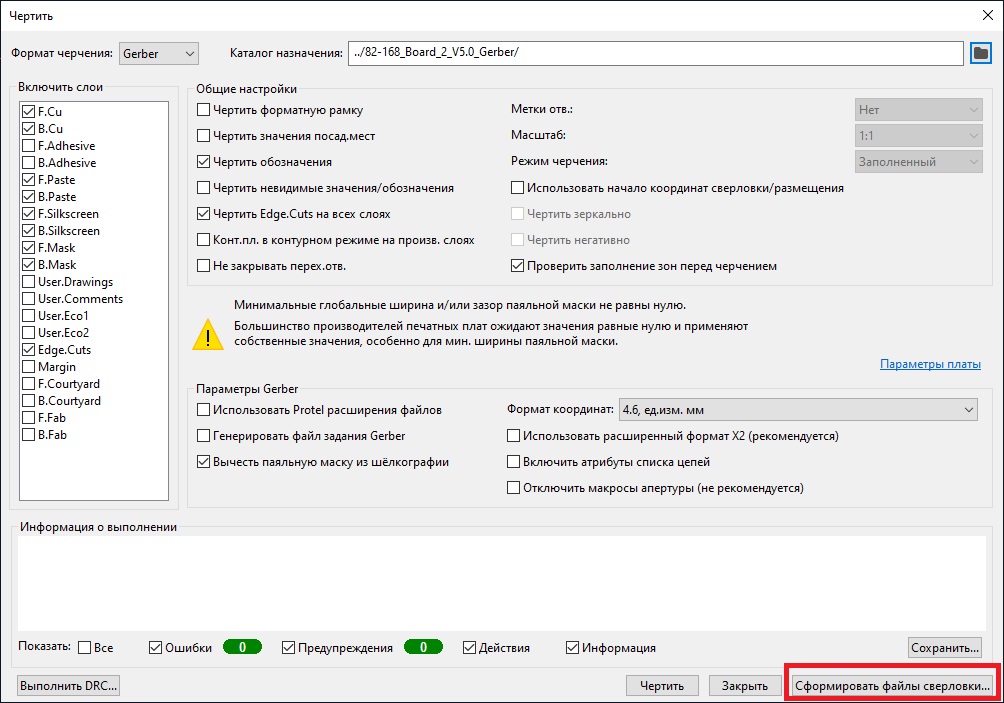

5.Формирование файла сверления

Экспорт Gerber из KiCad

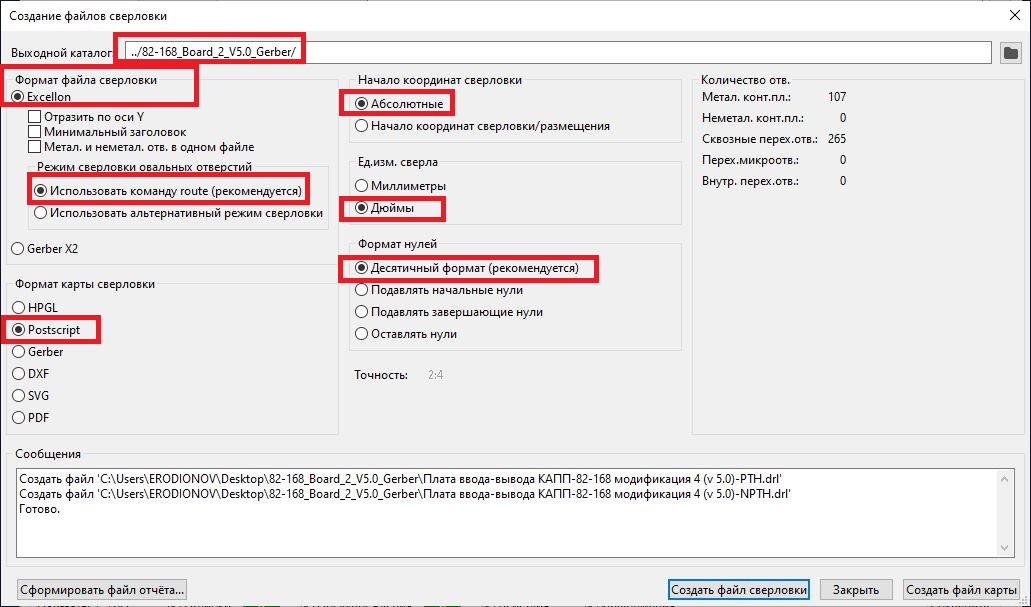

6.Выбираем параметры как на картинке, создаем файл сверловки

Экспорт Gerber из KiCad

7. Завершающим шагом можно считать объединение всех файлов в папке в один ZIP архив.

Благодарим Родионова Евгения за предоставленный материал.
