Как сделать заказ на трафарет для монтажа

Требования к проектам

Оформить заказ на изготовление трафарета для SMT-монтажа печатных плат можно любым удобным для вас способом.

Готовый проект трафарета для резки в формате Gerber274X

Необходимо отправить нам следующие файлы:

1. Архив проекта, который содержит файлы формата Gerber274X:

  • Файл со слоем «TopPaste» - содержит апертуры, которые необходимо вырезать: апертуры для нанесения паяльной пасты, апертуры перфорации под систему натяжения (при необходимости), сквозные реперы (при необходимости), контур трафарета.
  • Файл со слоем «Reper» - содержит реперные знаки для автоматического совмещения (при необходимости). Выполняется гравировкой.
  • Файл со слоем «Mark» - содержит вид маркировки «Нестандартная» (при необходимости).

2. Вид апертур со стороны ракеля. Если трафарет для слоя BOTTOM платы, то необходимо «отзеркалить» апертуры, и при заказе указать со стороны ракеля.

Предоставление готового проекта в формате Gerber274X позволяет избежать многих ошибок с масштабированием, потерей апертур из различных слоёв и т.п. В этом случае наши инженеры выполняют только заключительную обработку файла с выводом в формат для резки станком, вам предоставляется скидка на подготовку к производству.


Гербер файл с примером трафарета для скачивания

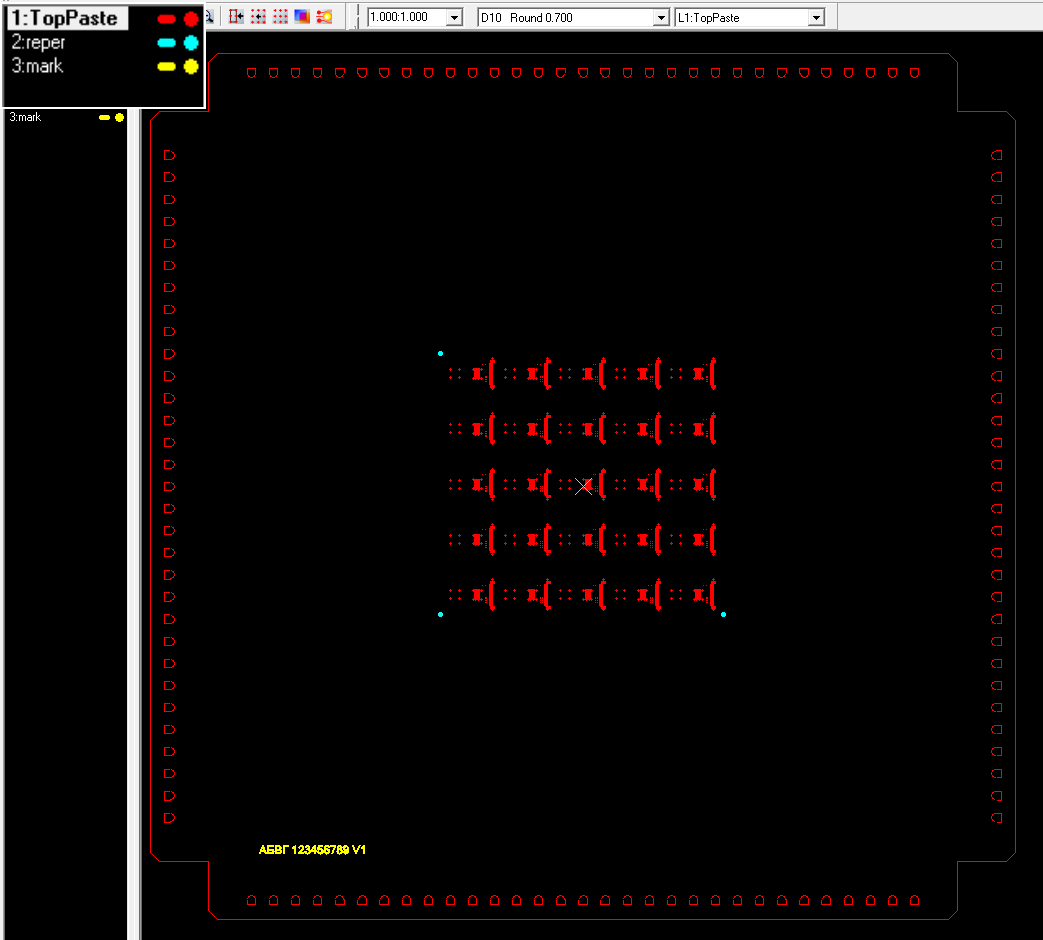

Готовый проект трафарета с апертурами, рамкой системы натяжения, реперными знаками и маркировкой
Готовый проект трафарета с апертурами, рамкой системы натяжения, реперными знаками и маркировкой

Другие форматы предоставления проекта трафарета.

Вы можете предоставить информацию и в других системах проектирования:

  • PCAD 2000/2001/2002/2004;
  • CAM 350 (версия 9.5); версии 10.5 и 14.6
  • AutoCAD DXF (все версии);
  • Altium Designer;
  • другие пакеты и версии по согласованию.
В этом случае наши инженеры подготавливают Gerber файл трафарета в соответствии со стандартами. Файл высылается на согласование по запросу.

Обратите внимание на замечания по стороне платы, для которой вы заказываете трафарет (TOP, BOTTOM). При оформлении заказа на трафарет, для стороны TOP вы должны при заказе указать TOP, а на трафарет для стороны BOTTOM необходимо указать BOTTOM.

Трафарет выполняется для плат, изготовленных нашей компанией

Для заказа вам достаточно указать номер заказа / счёта и выслать дополнительную информацию (бланк заказа). Gerber файл трафарета высылается на согласование по запросу.
Важно: по технологии лазерной резки трафарет всегда вырезается со стороны платы, реперные знаки и гравировка также делается с той же стороны.
