Требования по оформлению сборочного чертежа

Данный перечень отражает ключевые требования к оформлению сборочного чертежа печатной платы — документа, который напрямую влияет на корректность монтажа, качество пайки и итоговую надёжность изделия. Чётко проработанный сборочный чертёж позволяет исключить неоднозначности при установке компонентов, снизить риск производственных ошибок и обеспечить соответствие изделия конструкторской документации.

Особенно это критично при работе с полярными компонентами, сложными корпусами и различными типами монтажа (SMT и THT), где даже небольшая неточность может привести к браку или отказу устройства.

Ниже доступна интерактивная 3D-модель: её можно вращать, приближать и рассматривать под разными углами. Это помогает быстро разобраться, как обозначаются различные типы компонентов, увидеть их ориентацию и ключевые элементы, а также лучше понять требования к сборочному чертежу на практике.

3D модель

Основные правила

  • количество компонентов и позиционные обозначения (RefDes) должны соответствовать спецификации

  • обозначения на сборочном чертеже должны быть отчетливо читаемы, позиционное обозначение однозначно соответствовать посадочному месту (контактным площадкам, foot print)

SMT - поверхностный монтаж

Все позиции, имеющие ориентацию ("ключ", полярность) должны иметь соответствующие обозначения на сборочном чертеже

THT - монтаж в отверстие

  • Компоненты без указания способа установки - формовки и высоты будут смонтированы вплотную к плате, на сколько это позволяет корпус компонента. Исключение - мощные резисторы (1w и более) и кварцы в металлических корпусах, устанавливаемые без прокладки, которые по умолчанию монтируются с воздушным зазором 0.5-1.0 мм.
  • Компоненты, имеющие различные варианты установки и / или формовки, должны быть также однозначно определены на сборочном чертеже.
  • Для сложных компонентов и сборок, т.к. радиаторы, трансформаторы, компонентов с механическим креплением необходим подробный чертеж.
  • Выводные компоненты устанавливаются с допуском ± 0,5 мм
Электронные компоненты

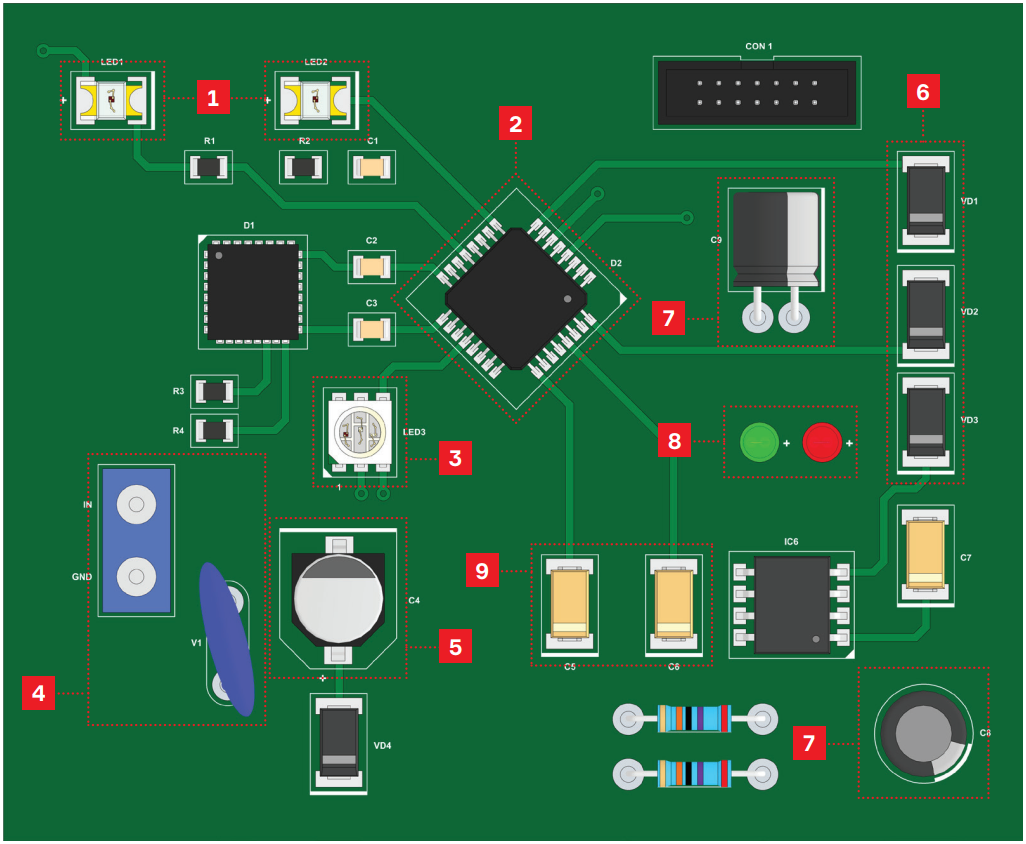

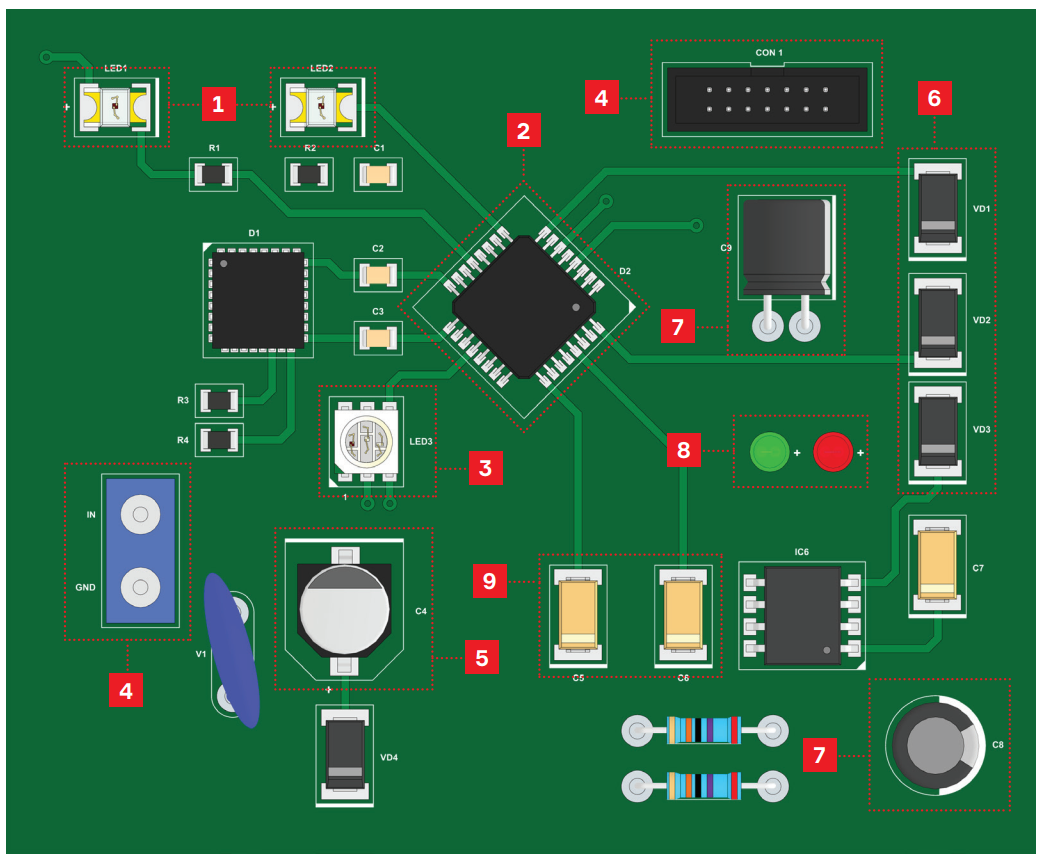

1. Cветодиоды: у производителей нет стандарта маркировки, на сборочном чертеже обязательно указывается плюс "+"

2. Полярность: точка, треугольник. Обозначается первый вывод (ключ) микросхем и других полярных компонентов в различных корпусах, т.к. SOIC QFN QFP BGA

3. Для многовыводных управляемых светодиодов обязательно указать первый вывод цифрой (1)

4. Для компонентов под проводное соединение (клеммники, колодки) обязательно указывать ориентацию (сторону подключения провода)

5. и 6. Для диодов и электролитических конденсаторов полоска стандартно обозначает минус "-"

для танталовых конденсаторов полоска обозначает плюс "+"

7. Формовка: для выводных компонентов с различными вариантами установки, необходимо однозначно указать как именно монтировать компонент. Правила маркировки в виде полоски "-" одинаковы для диодов и эл. конденсаторов SMD и THD.

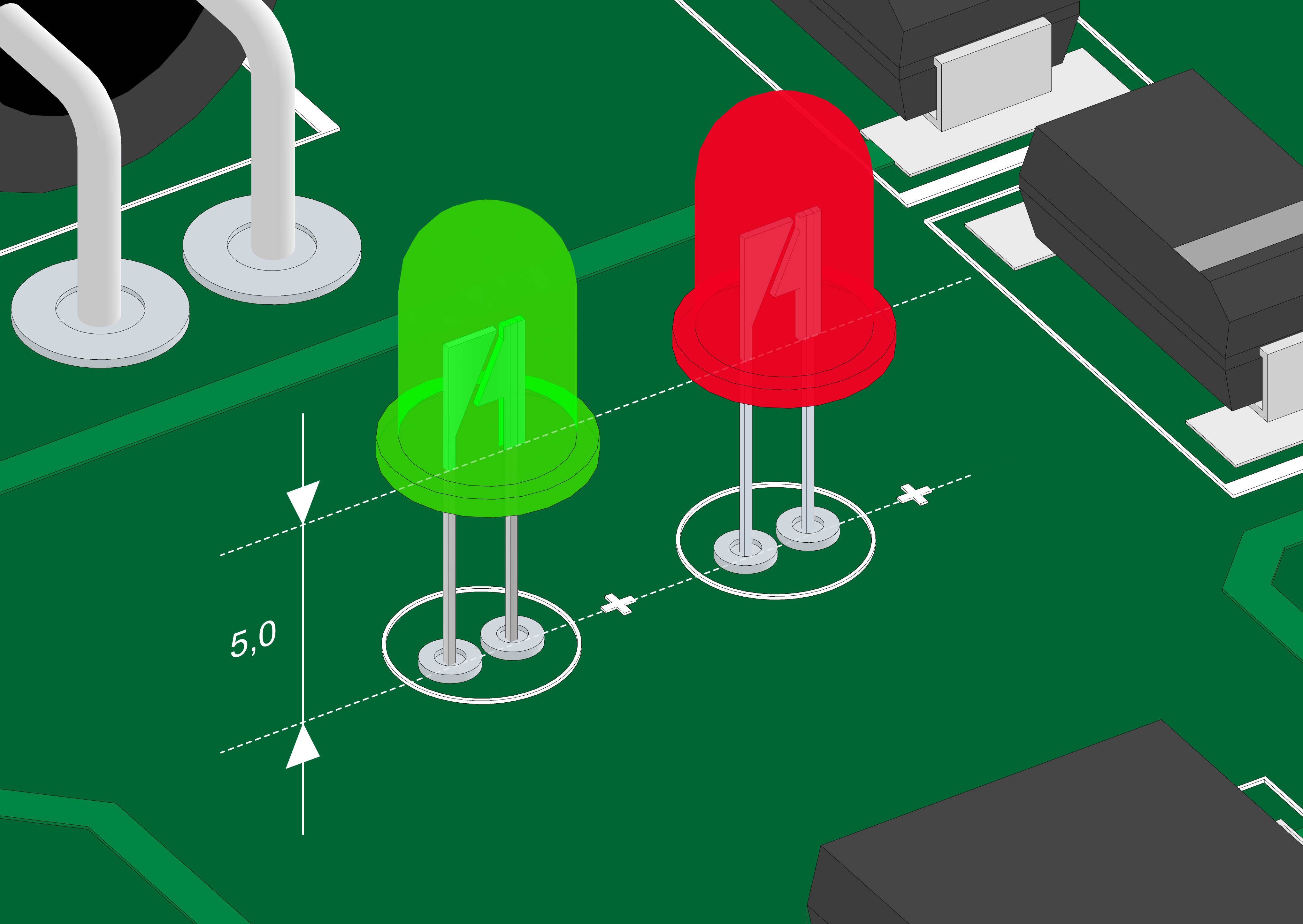

8. Для светодиодов обязательно обозначение полярности плюс "+". Компоненты, устанавливаемые на высоту должны иметь соответствующие обозначения, высота установки светодиодов указывается до линзы

9. Для танталовых конденсаторов полоска означает плюс "+".
