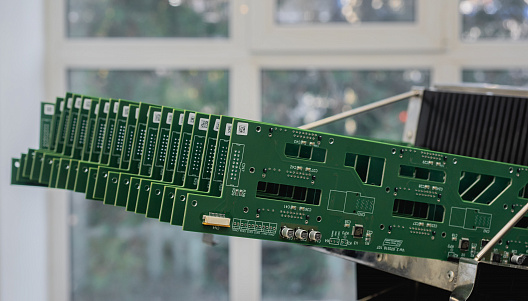

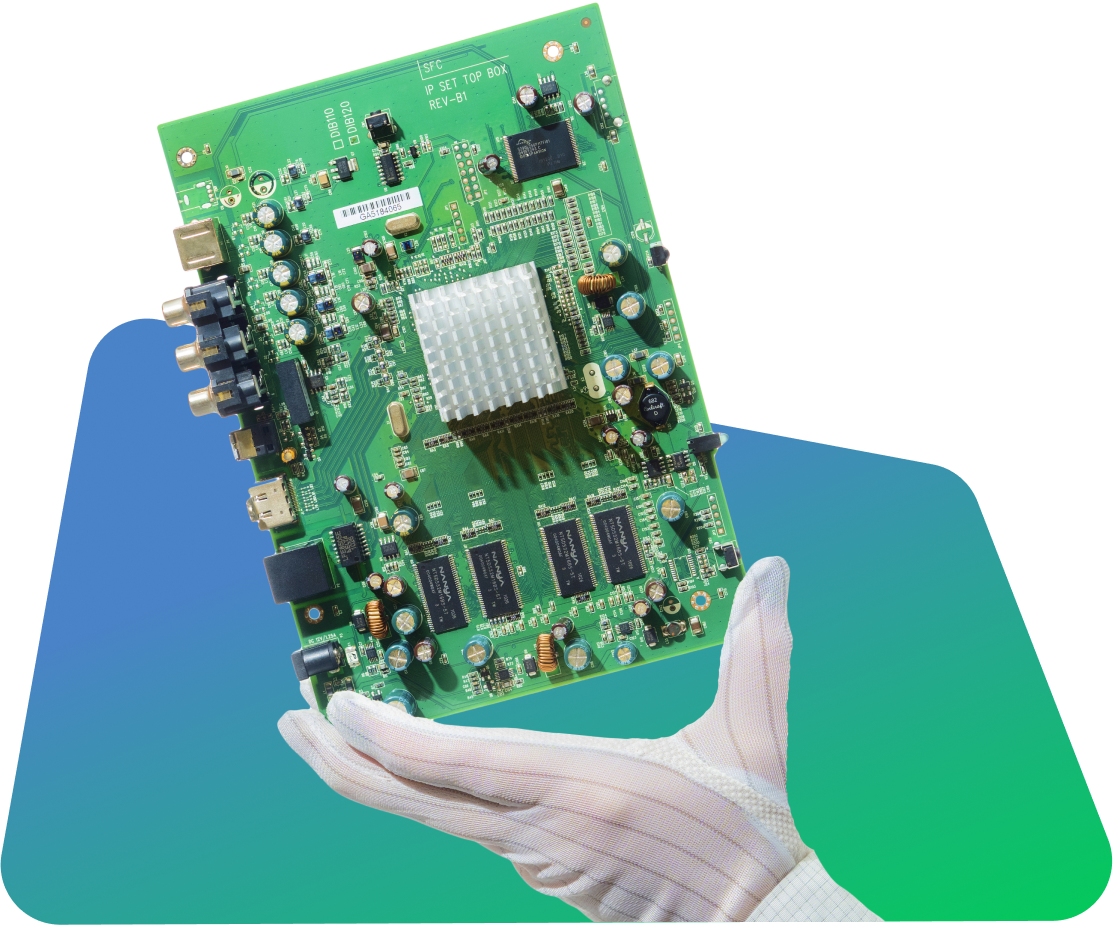

Монтаж крупных серий печатных плат
Возможности собственного монтажного производства позволяют осуществлять монтаж печатных плат любой сложности и объемов. Все виды монтажа, полный комплекс дополнительных услуг.
Производственные площади: 5 000 м2 (монтажно-сборочное производство в Клину, цеха в Зеленограде и Санкт-Петербурге)
Наши преимущества
оптимизация под производство (Design for Manufacturing)
паяльные материалы и комплектующие ведущих производителей
оптимальные сроки производства
современный парк оборудования
система контроля качества: AOI, SPI, рентген
отслеживание параметров в реальном времени
Запросить стоимость
По вопросам монтажа крупных серий
Технологические возможности
| Параметр | Средняя и крупная серия |
| Параметры печатной платы (панели) | |
| минимальный | 70×70 мм |
| максимальный | 460×450 мм |
| толщина ПП | 0.5 - 2.6 мм |
| Подготовка (поля / репера) | обязательна |
| ГПП | нет |
| ГЖПП | да |
| Паяльная маска | только с маской |
| Поверхностный монтаж (SMT) | |
| чип-компоненты | от 01005 (0.4 х 0.2 мм) |
| микросхемы | до 120х52 мм |
| высота компонента | до 25 мм |
| шаг выводов микросхем | до 0.3 |
| Выводной монтаж (THT) | |
| формовка | да |
| поднятие на высоту | да |
| допуск на установку | 0.5 мм |
| пайка проводов | да |
| подготовка проводов | да |
| установка на клей | да |
| крепеж (винты, стойки) | да |
| прокладка под компонент | да |
| позиционирование | да |
| установка радиаторов | да |
| Press-Fit | да |
| установка трансформаторов | по согласованию |
| другие работы | по согласованию |
Монтаж плат толщиной менее 1.0 мм и более 2.0 мм, плат и компонентов большего размера возможен по согласованию (применяется повышающий коэффициент).
- Давальческая комплектация принимается только по накладной унифицированной формы М-15. Для ускорения приемки и пересчета комплектующих, просьба передавать М-15 заранее и в электронном виде (excel).
-
Комплектация принимается в заводской упаковке — лентах, пеналах и поддонах, влагочувствительные компоненты (в том числе корпуса BGA/QFP/QFN/LGA) во влагонепроницаемой (вакуумной) упаковке с индикатором влажности.
Каждая упаковка должна иметь четко читаемую маркировку, соответствующую передаточным документам и документации к заказу.
- Комплектация для поверхностного монтажа (SMD) россыпью не принимается!
| Технологический запас | ||
| Чип-компоненты в типоразмере 0201 (0.6х0.3 мм) и менее | 3%, но не менее 100 шт. | |
| Чип-резисторы/конденсаторы варисторы и индуктивности типоразмеров 0402 – 1210 (от 1.0 х 0.5 мм до 3.2 х 2.5 мм), 8 мм лента | 3%, но не менее 50 шт. | |
| Резисторы, конденсаторы, варисторы и индуктивности типоразмером более 1210 (3.2х2.5 мм), другие компоненты в 8 мм ленте, такие как SOT23, SC70, SOD80, SOD123-923, светодиоды (LED), Tantal A/B, предохранители 1206 и выше, резисторные и конденсаторные сборки, компоненты в 12 мм ленте - SMA, SMB, MELF, подстроечные резисторы | 2%, но не менее 25 шт. | |
| Прочие компоненты в 12мм + ленте. Tantal C/D, SOIC, MSOP, SSOP, SOT223 и SOT89, MB-S, кварцы/генераторы/осцилляторы, индуктивности (дроссели), DPAK, QFN/QFP/LGA до 100 выводов, электролитические конденсаторы, кнопки, компоненты монтируемые в отверстие (выводные) | 0.5%, но не менее 1 шт. | |
| Крупные компоненты – модули (микросборки), BGA, QFP/QFN/LGA более 100 выводов, разъемы | Запас не требуется, рекомендация 1 шт. | |
- Для загрузки ленты с компонентами в оснастку оборудования (питатели), необходим заправочный конец – участок ленты не менее 450 мм, свободный от компонентов. Комплектация без заправочных концов принимается по согласованию. Для зарядки в питатель неполных катушек и обрезков используются накладные заправочные концы, использование которых может увеличить стоимость и срок выполнения заказа. Участок ленты, необходимый для наращивания заправочного конца, формируется за счет технологического запаса.
- Для обрезков лент: один типономинал компонента принимается только одним отрезком ленты, не допускается соединение нескольких отрезков в один скотчем или другим способом.
- Комплектация, предоставленная без технологического запаса может привести к поставке недоукомплектованной продукции (плат с дефицитом комплектации).
Как правильно передать давальческую комплектацию?
Давальческие компоненты принимаются только по одному из следующих сопроводительных документов:
- Накладная М-15.
- Передаточный Акт.
- Грузополучатель ООО «Микролит».
- Грузоотправитель <Наименование контрагента>, <ИНН контрагента> №ЗАКАЗА ИЛИ №СЧЕТА.
- В табличной части заполнены передаваемые компоненты (номинал, количество).
- Подпись ответственного лица от контрагента
- Печать контрагента
Обратите внимание! Мы не принимаем заказы на монтаж с давальческими печатными платами.
Комплекс услуг монтажного производства
Автоматический монтаж
- 7 сборочных линий
- производительность более 500 000 комп./час
- монтаж корпусов от 01005 до микросхем QFP, BGA, QFN с минимальным шагом 0.3 мм
Электронные компоненты
- склад стандартных компонентов
- гарантия качества
- от 1 позиции до комплектования крупной серии

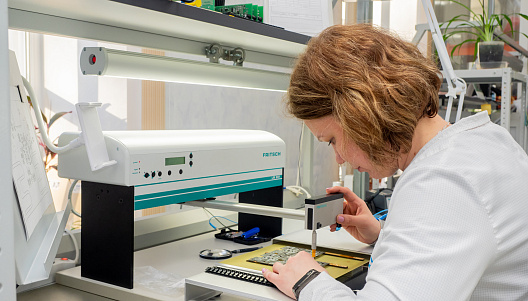

Выводной монтаж
- 80 рабочих мест выводного монтажа
- 3 линии селективной пайки
- автоматизированная линия формовки компонентов
Сборка готовых изделий
- функциональное тестирование
- программирование
- финальная сборка
Дополнительные услуги
- влагозащита (лакировка)
- заливка компаундом
- рентген контроль
Монтажно-сборочное производство г. Клин
AOI и SPI контроль качества
Поверхностный монтаж печатных плат
Подбор термопрофиля под изделие и бессвинцовые материалы
